Рольставни на витрину взломостойкие из экструдированного роллетного профиля RHE58M

Конструкция рольставен

1. Крышка боковая RK125, RK137, RSK137, RK150, RK165, RK180, RK205, RK250S
2. Суппорт подшипника BS100
3. Направляющее устройство RU45
4. Подшипник BR28
5. Капсула универсальная KP40, KP60, KPU60
6. Вал октагональный RV40, RV60, RV60-1
7. Кольцо ригельное RD40, RD60
8. Короб защитный RB125, RB137, RB150, RB165, RB180, RB205, RB250
9. Замок автоматический RM1

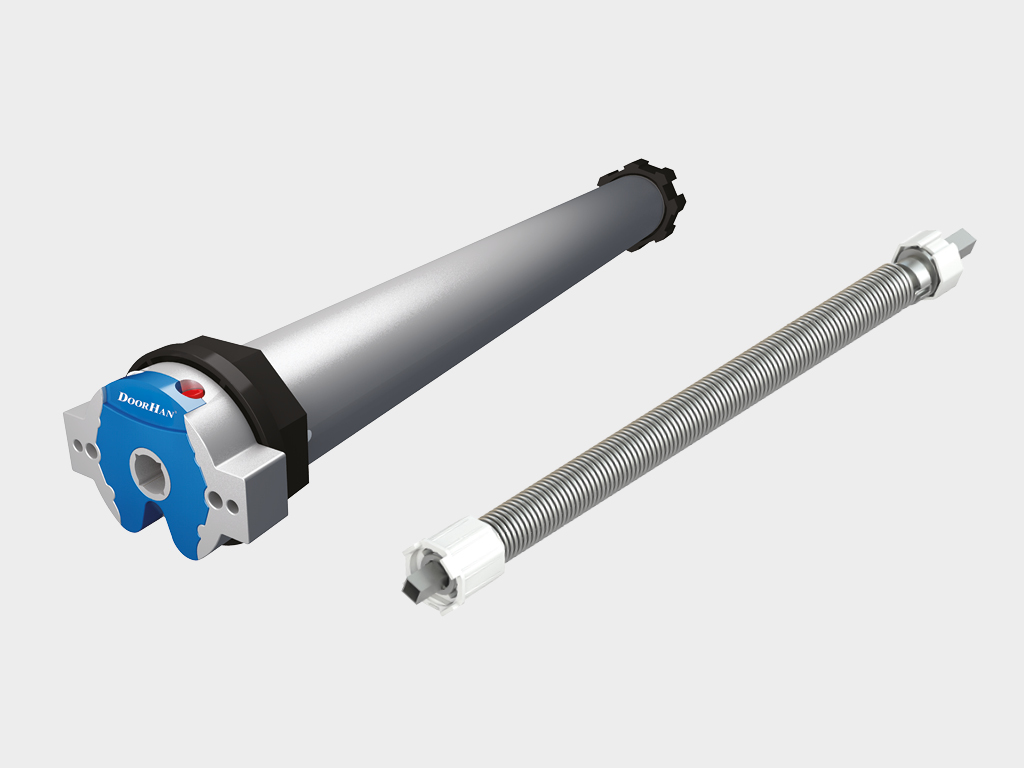

10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG52M, RG53M, RG53MS, RG62BS
13. Заглушка PB14
14. Замок боковой SL41N или SL45M, SLA45
15. Профиль концевой RA45EN, RA45KN
16. Профиль (полотно) RH41N или RH45N
17. Выключатель с ключом SWM, SWK

Монтаж

Правила замера роллетных систем

Замер осуществляется со стороны установки роллеты. Строительный уровень и обычная рулетка необходимые инструменты для того, чтобы получить данные размеров. Желательно произвести замер в нескольких точках замеряемого проема.

H-высота проема (большее значение из полученных размеров).
В-ширина проема (большее значение из полученных размеров).
h-высота притолки для короба (меньшее значение из полученных размеров).
b1-расстояние от левого края до проема (для установки направляющей).
b2-расстояние от правого края до проема (для установки направляющей).
L-толщина стены проема (если монтаж встроенный).

Допуск отклонений по вертикали и горизонтали не более 5 мм. Обязательно учитывайте конструкцию оконных блоков при замере. При встроенном монтаже необходим технологический зазор 5 мм.

Внешний вид

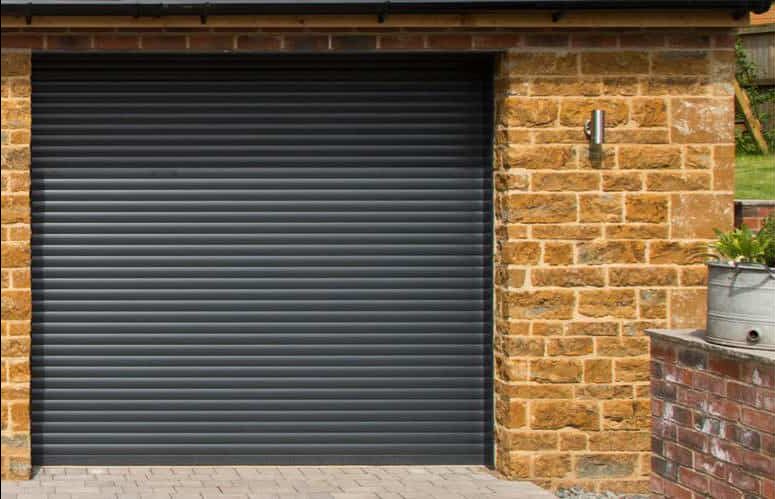

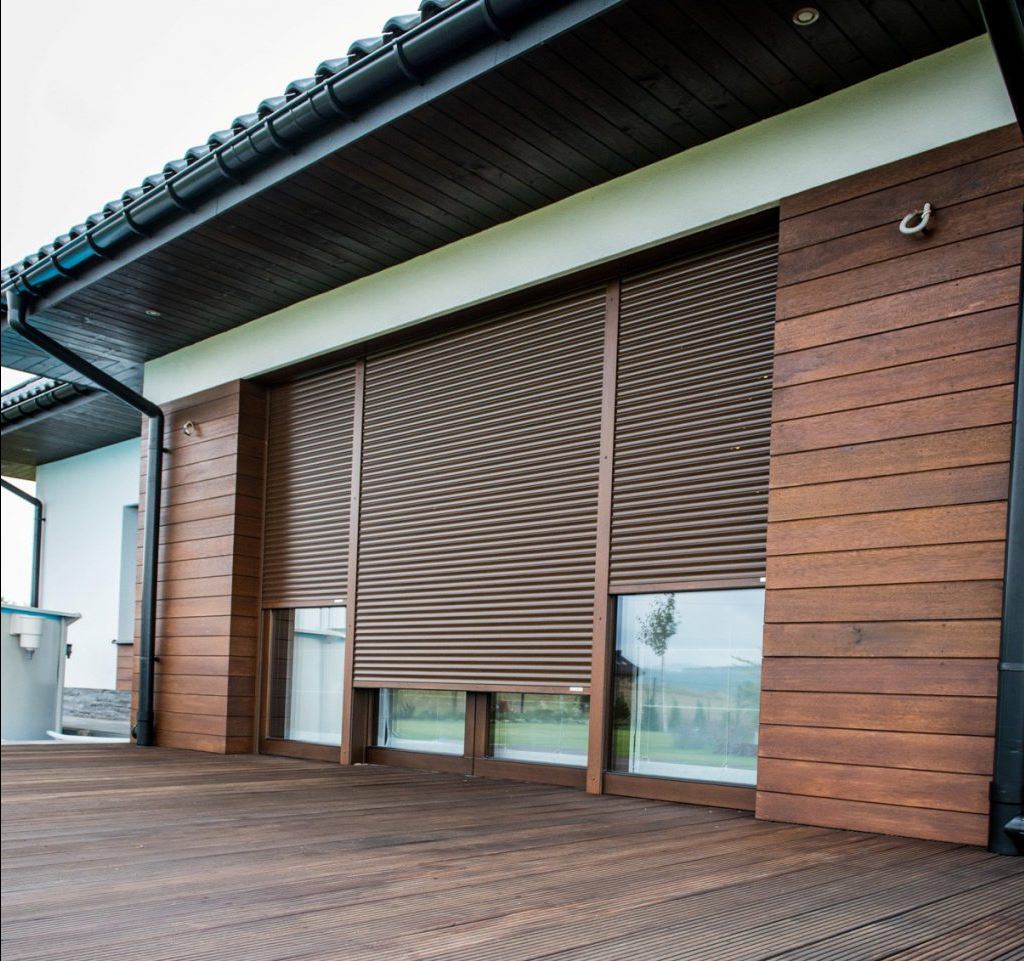

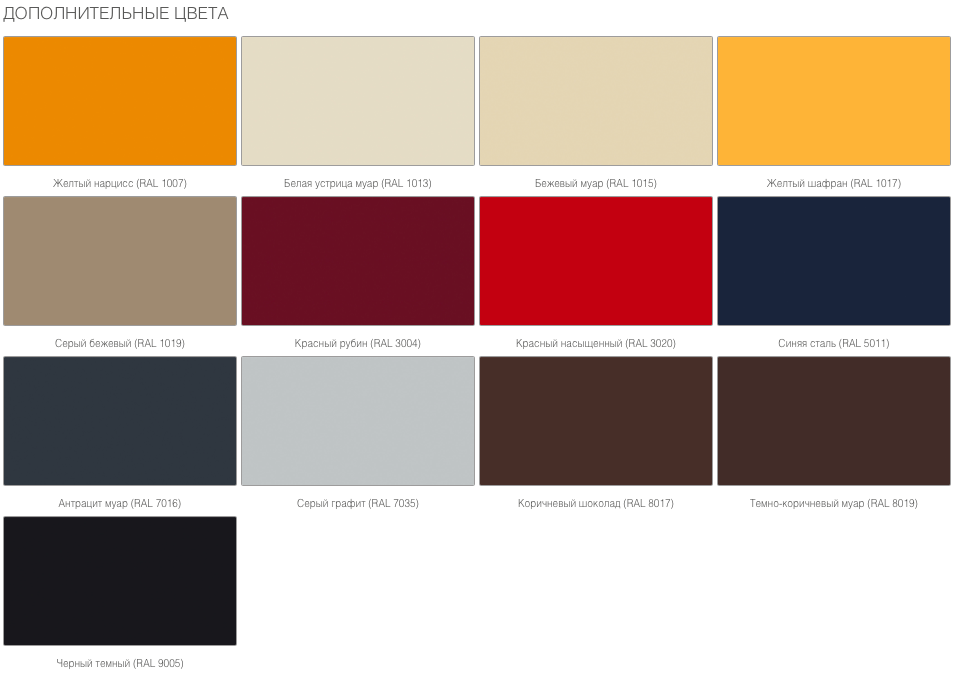

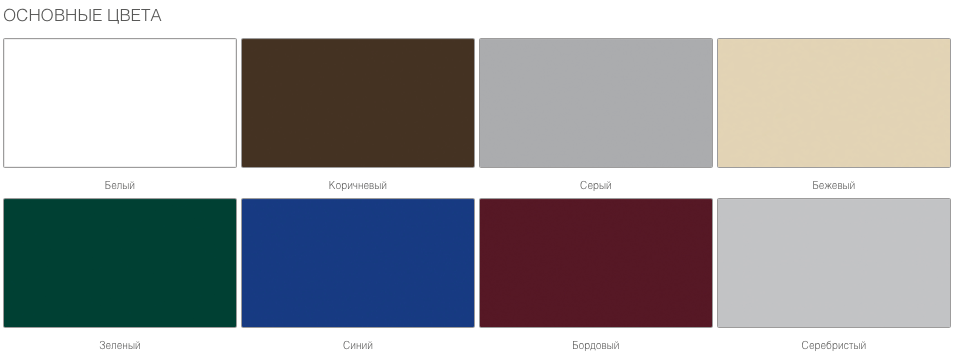

Внешний вид роллет

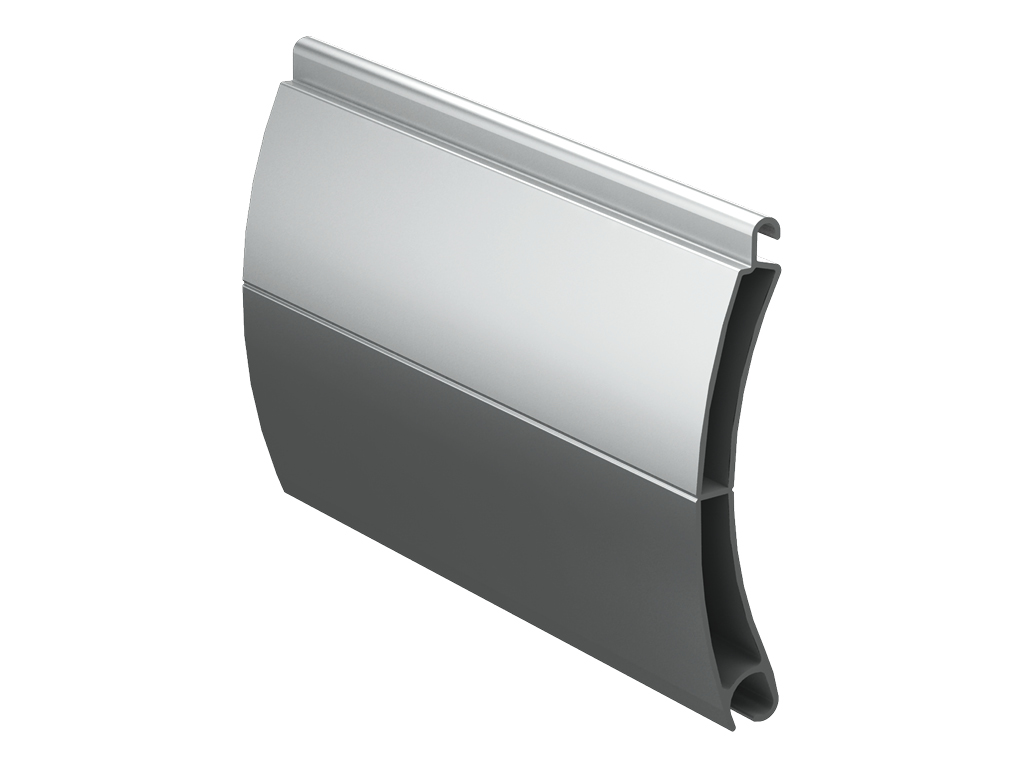

Профиль роллетный RHE45M

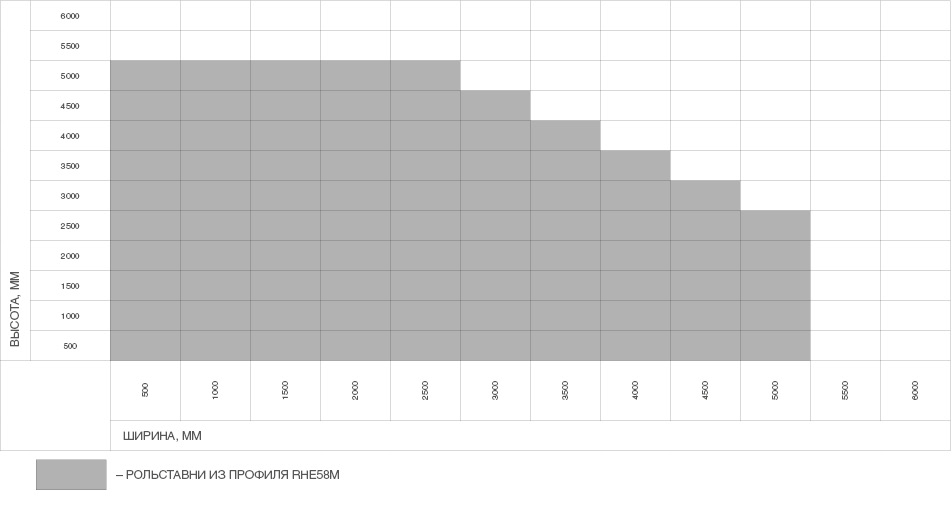

Стандартные конструктивные решения

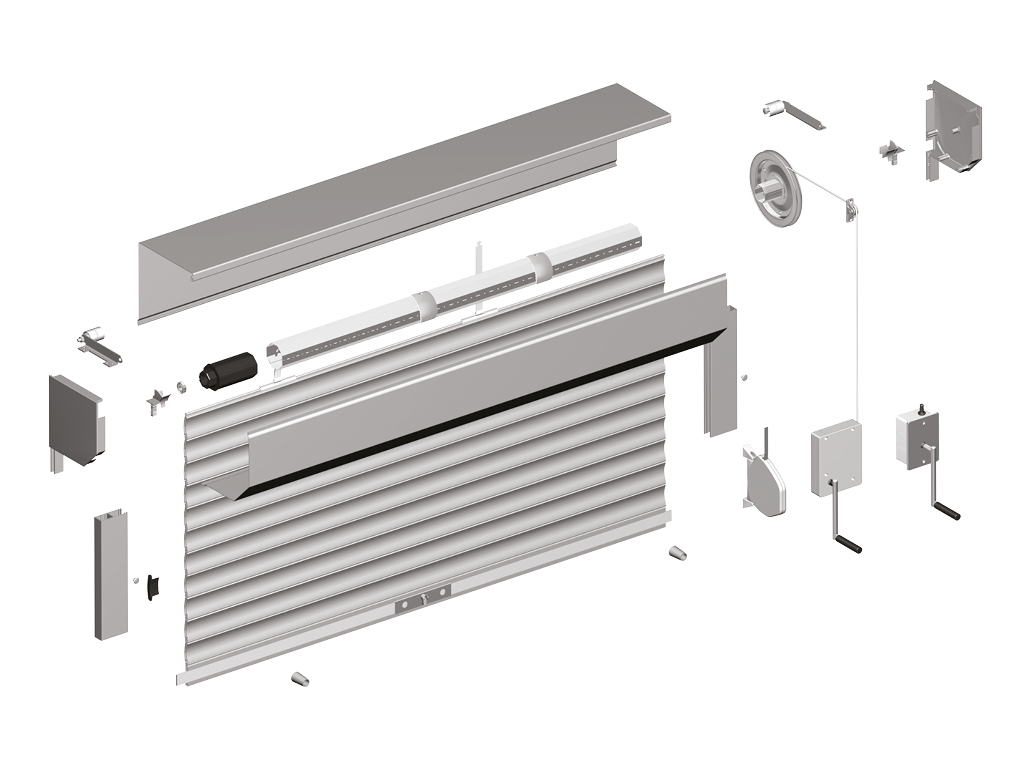

	Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

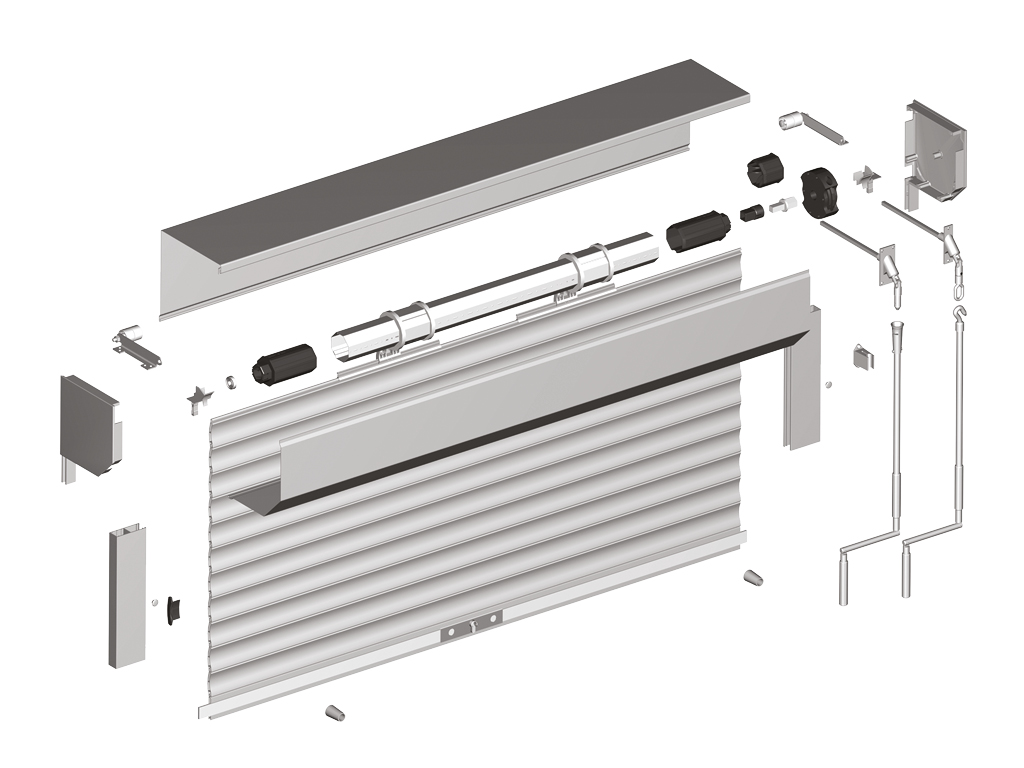

	Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.

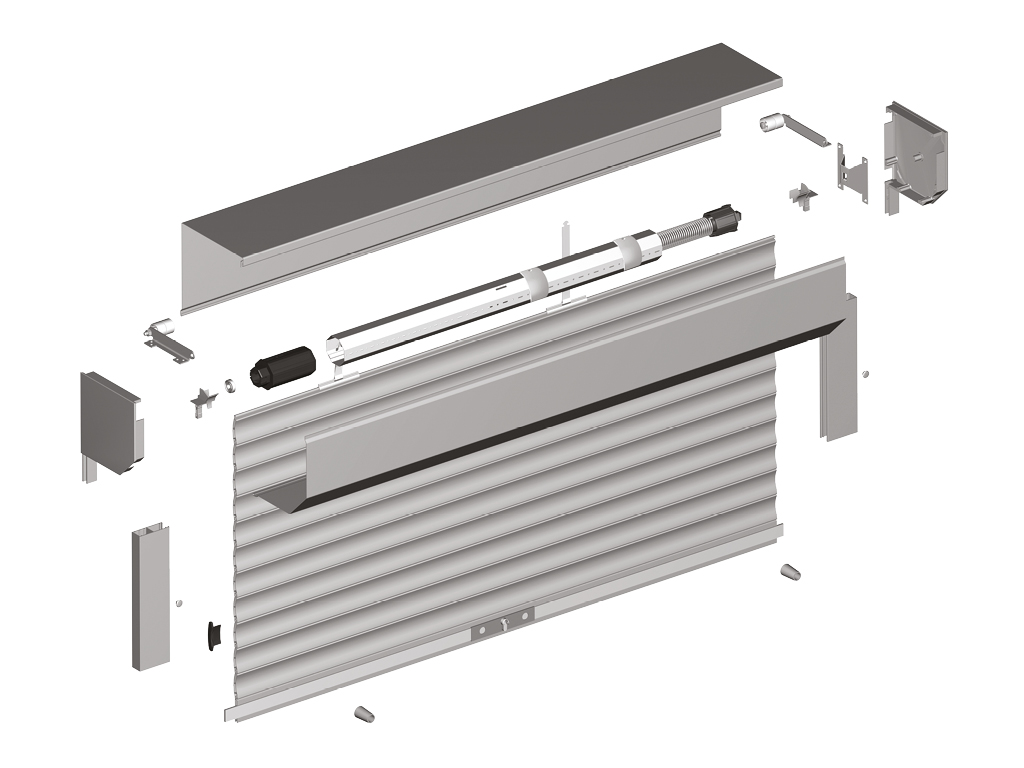

	Рольставни с пружинно-инерционным механизмом. Пружинно-инерционный механизм применяется для роллет с массой полотна до 60 кг. Рольставни легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной на валу.

Способы монтажа

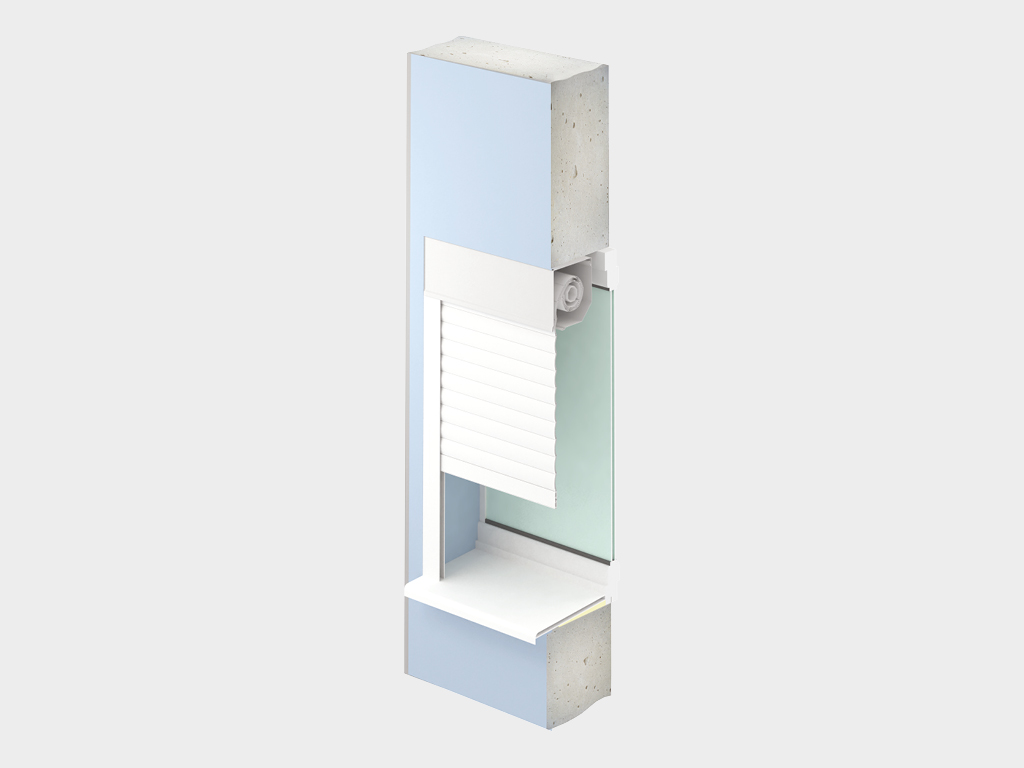

	Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проёма. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
	Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоёмкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проёмом, а направляющие профили — по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проём и находятся практически вровень с поверхностью стен.
	Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.

Комплектация

Базовая комплектация

	Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления - ручным или автоматическим.
	Полотно в сборе. Полотно из пенозаполненного профиля с боковыми замками, предотвращающими расхождение профиля.
	Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.
	Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.
	Ручной или автоматический привод.
	Коробка с комплектацией

Дополнительная комплектация

	Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.
	Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
	Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.
	Блок управления SMARTROLLl для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
	Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
	WI-FI модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
	GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.
	Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
	Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
	Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
	Сигнальная светодиодная лампа с антенной LAMP-PRO.
	Пульт T5 для управления пятью роллетами.
	Блок ROLL1/ROLL2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
	Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
	Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.



Условия эксплуатации

Правильно смонтированные квалифицированным персоналом рольставни обеспечат гарантию надежности работы. Придерживаясь прилагаемой инструкции, Вы продлите время работы изделий.

1. Установку Рольставен DOORHAN желательно производит специализированным персоналом, которые прошли аттестацию и имеют Сертификаты соответствия по монтажу роллетных систем DOORHAN
2. Установка продукции осуществляется по инструкции, прилагаемой к изделию и технической документации DOORHAN.
3. Открытие роллет осуществляется без резких рывков.
4. Цикл открытия закрытия происходит с использованием только с устройствами управления рольставен.
5. Не нужно прикладывать дополнительные чрезмерные усилия для открытия роллет.
6. Частичное открытие закрытие, в особенности роллет с большой площадью полотна, пагубно отражается на их механической части.
7. При использовании электропривода, запрещается поднятие полотна при закрытых замках или задвижках.
8. При использовании ручного аварийного открытия вороток следует держать под углом приблизительно 45 градусов.
9. При использовании электропривода следует придерживаться прилагаемой к нему инструкции.
10. Не давайте детям пульты, придется покупать новые.
11. Во время движения изделия, без использования фотоэлементов безопасности, контролируйте самостоятельно открытие и закрытие роллет.
12. Нахождение в месте движения конструкции может привести к травмам.
13. Не нужно проверять ударами на прочность конструкцию рольставен.
14. Запрещается препятствовать ходу движения изделия.
15. Наличие посторонних предметов в месте движения полотна может привести к повреждениям конструкции.
16. Самостоятельная замена или регулировка отдельных частей оборудования, а также установка дополнительных приспособлений-запрещена.
17. В зимнее время во время образования наледи на полотне рольставен, перед открытием следует, не прилагая особых усилий простучать полотно по периметру, до полного освобождения от льда.
18. Сервис рольставен необходимо производить ежегодно.
19. Использование рольставен не по назначению снимает гарантию производителя.
20. Ремонт роллет или рольворот, диагностику, следует производить сертифицированным персоналом.
