Ворота рулонные (Рольворота) из одностенного экструдированного роллетного профиля RHE84М/RHE84GM

Конструкция

Характеристики профиля RHE84M

ПАРАМЕТР	ЗНАЧЕНИЕ
Профиль экструдированный сплошной RHE84M
Материал	алюминий
Вес профиля, кг/(п/м)	0,797
Вес профиля, кг/м²	9,6
Количество ламелей на 1 м высоты полотна, шт.	12
Максимальная ширина полотна, м	5,5
Максимальная площадь полотна, м²	20,5

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 1000 до 5000
Ширина проема, мм	от 1000 до 5500
Максимальная площадь полотна, м²	20,5
Притолока, мм	от 300 (накладной монтаж)
Пристенки, мм	от 83 (накладной монтаж)

Размеры проемов

Конструкция рулонных ворот

1. Крышка боковая RSK300, RK375
2. Короб защитный RBN300, RBN375
3. Ролик направляющий RV77
4. Пластина крепления привода BU100K
5. Замок боковой SL75
6. Направляющий профиль RG90E
7. Электропривод внутривальный
8. Вал октагональный RV102
9. Капсула универсальная KPU102
10. Подшипник BS32
11. Профиль (полотно) RHS75, RHS75P

Монтаж

Способы монтажа

Накладной монтаж	Встроенный монтаж

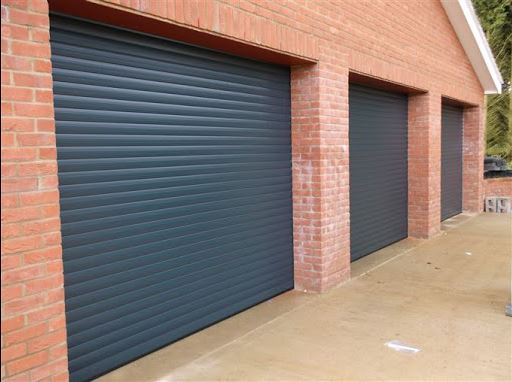

Внешний вид

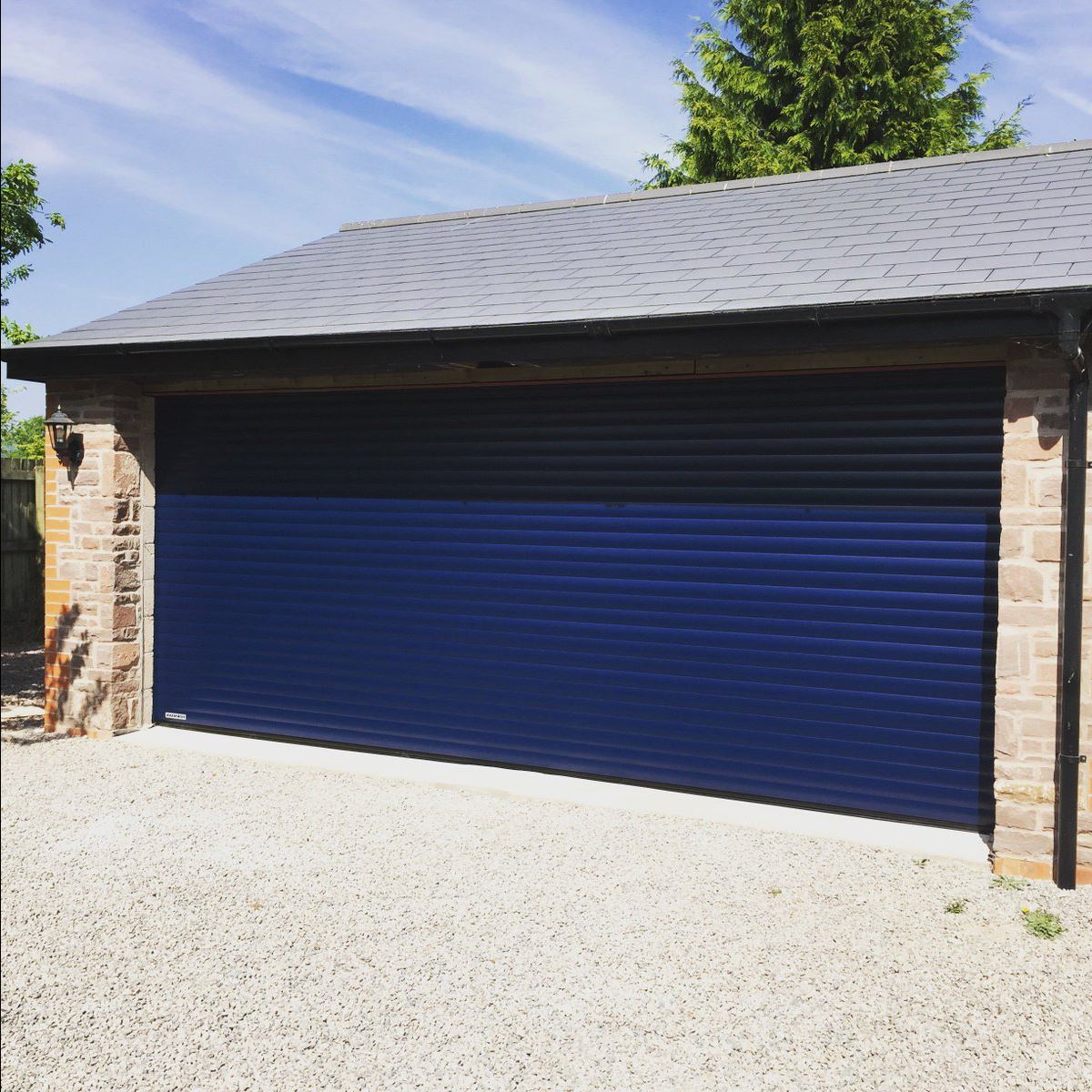

Ворота рулонные цвет синий

Ворота рулонные цвет коричневый

Внешний вид рольворот

Профиль роллетный RHE84M

Цвета

Комплектация

Базовая комплектация

Короб в сборе, полотно в сборе, концевой профиль с уплотнителем, комплект направляющих профилей с уплотнителем, электропривод внутривальный.

Дополнительная комплектация

Выключатель клавишный SWB

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок дистанционного управления CV01 возможно управление как одной роллетой так и группой. Возможно наружное исполнение.

Внутренний блок дистанционного управления SmartRoll

Накладной блок дистанционного управления с клавишами ROLL12, устанавливается внутри помещения. Возможно управление как от пульта так и от кнопки на самом блоке.

Блок группового управления GC2GC4.
Для создания групп из двух и четырех роллет на одном канале. Например 16 роллет разбиты на 4 группы, с одной клавиши четырехканального пульта открываются 4 роллеты.

Внешний радиоприемник DHRE-1 для управления автоматикой сторонних производителей с помощью пульта DOORHAN

WI-FI модуль для беспроводного управления из программы электроприводами Doorhan с электронных устройств.

GSM-модуль (необходима Сим карта) для приема звонка с мобильного телефона и подачи сигнала на открытие.

Пульт для блоков управления ROLL, пятиканальный.

Пульт Transmitter-4PRO четырехканальный

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Условия эксплуатации

Правильно смонтированные квалифицированным персоналом рольставни обеспечат гарантию надежности работы. Придерживаясь прилагаемой инструкции, Вы продлите время работы изделий.

1. Установку Рольставен DOORHAN желательно производит специализированным персоналом, которые прошли аттестацию и имеют Сертификаты соответствия по монтажу роллетных систем DOORHAN
2. Установка продукции осуществляется по инструкции, прилагаемой к изделию и технической документации DOORHAN.
3. Открытие роллет осуществляется без резких рывков.
4. Цикл открытия закрытия происходит с использованием только с устройствами управления рольставен.
5. Не нужно прикладывать дополнительные чрезмерные усилия для открытия роллет.
6. Частичное открытие закрытие, в особенности роллет с большой площадью полотна, пагубно отражается на их механической части.
7. При использовании электропривода, запрещается поднятие полотна при закрытых замках или задвижках.
8. При использовании ручного аварийного открытия вороток следует держать под углом приблизительно 45 градусов.
9. При использовании электропривода следует придерживаться прилагаемой к нему инструкции.
10. Не давайте детям пульты, придется покупать новые.
11. Во время движения изделия, без использования фотоэлементов безопасности, контролируйте самостоятельно открытие и закрытие роллет.
12. Нахождение в месте движения конструкции может привести к травмам.
13. Не нужно проверять ударами на прочность конструкцию рольставен.
14. Запрещается препятствовать ходу движения изделия.
15. Наличие посторонних предметов в месте движения полотна может привести к повреждениям конструкции.
16. Самостоятельная замена или регулировка отдельных частей оборудования, а также установка дополнительных приспособлений-запрещена.
17. В зимнее время во время образования наледи на полотне рольставен, перед открытием следует, не прилагая особых усилий простучать полотно по периметру, до полного освобождения от льда.
18. Сервис рольставен необходимо производить ежегодно.
19. Использование рольставен не по назначению снимает гарантию производителя.
20. Ремонт роллет или рольворот, диагностику, следует производить сертифицированным персоналом.
