Рулонные ворота из стальных профилей (взломоустойчивые) RHS117, RHS117P с вальным электроприводом

Гарантия

1 год на весь товар

Доставка из Москвы

от 2 до 4 дней

Доставка по ДНР

Бесплатно

Установка специалистами

Оплачивается отдельно

Предоплата

Без предоплаты

от

105 730 ₽

Цена указана с НДС 20%

Заказать расчет

Заказать

Консультация и заказ

+7949-499-19-06

Описание

Подробное описание

Сертификаты и паспорта

Документация

Видео

Описание

Рулонные ворота с вальным приводом и профилем RHS117P/0.8 используются для торговых павильонов, гаражей, помещений для склада общей площадью полотна до 18 мкВ. Имеют повышенный порог взломостойкости, обеспечивают более высокую безопасность. Профили ворот и окрашены порошковой краской и оцинкованы за счет этого покрытие имеет более долгий срок службы. Рулонные ворота из данного профиля соответствуют всем европейским и российским сертификатам безопасности. Перекрывают проёмы шириной до 11,8 м (площадь полотна — до 50 м²). Профили из оцинкованной холоднокатаной стали с порошковым покрытием устойчивы к коррозии и агрессивным средам. Купить рольворота Вы сможете набрав наших менеджеров. Цена рольворот рассчитывается в зависимости от размеров.

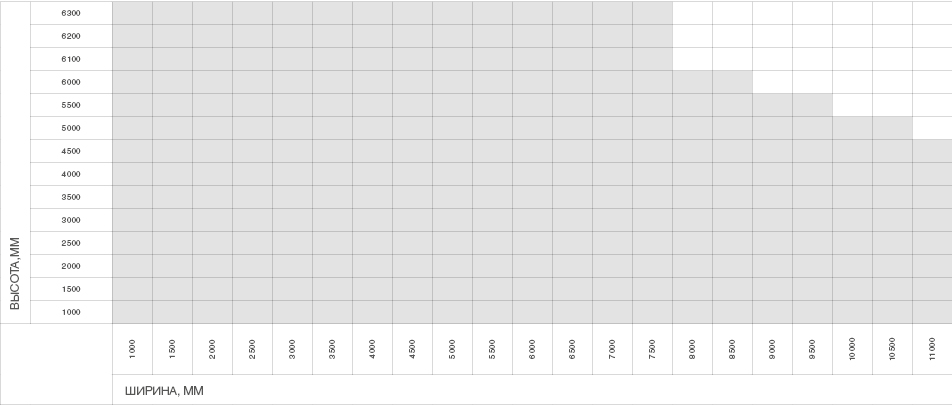

Таблица размеров

Высота проема	от 2000 до 6300 мм
Ширина проема	от 2000 до 11800 мм
Притолока	от 650
Пристенки	от 500
Максимальная площадь полотна	до 50 м2

Размеры проема

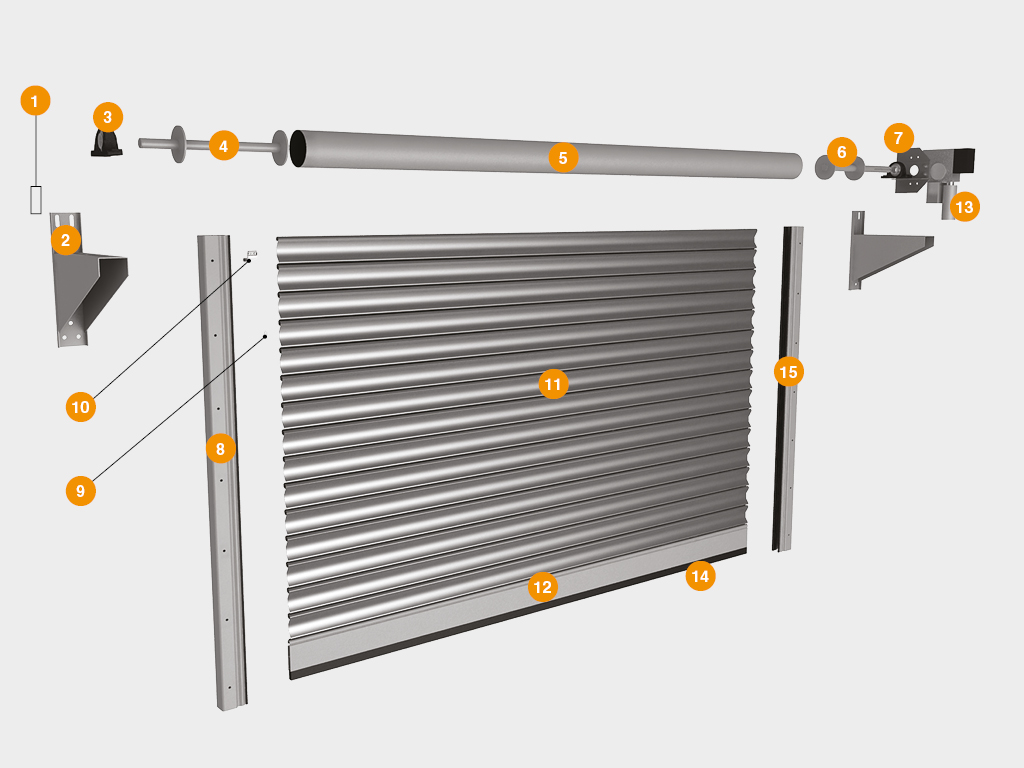

Конструкция рулонных ворот

Кольцо стопорное RN30, RN40, RN55
Консоль SR425, SR650
Суппорт с подшипником BS30, BS40, BS55
Капсула регулируемая KPU10230, KPU159, KPU273-55
Вал RV102, RV159m, RV273m-55
Капсула регулируемая со шпонкой KPU10230S. KPU159S, KPU273S-55
Кронштейн крепления привода SR200
Направляющий профиль RG95S
Заглушка PB14
Замок боковой SLE117
Профиль (полотно) RHS117, RHS117P
Профиль концевой RA120E
Привод вальный
Уплотнитель нижний UP4, UP6
Уплотнитель боковой UP5

Характеристики профиля RHS 117

ПАРАМЕТР	ЗНАЧЕНИЕ
Профиль стальной сплошной RHS117
Материал	оцинкованная сталь толщиной 0,9 мм
Вес профиля, кг/(п/м)	1,36
Вес профиля, кг/м²	11,61
Количество ламелей на 1 м высоты полотна, шт.	8,54
Максимальная ширина полотна, м	11,8
Максимальная площадь полотна, м²	50
Профиль стальной перфорированный RHS117P
Материал	оцинкованная сталь толщиной 0,9 мм
Вес профиля, кг/(п/м)	1,2
Вес профиля, кг/м²	10,25
Количество ламелей на 1 м высоты полотна, шт.	8,54
Максимальная ширина полотна, м	11,8
Максимальная площадь полотна, м²	50

Подготовка строительного объекта

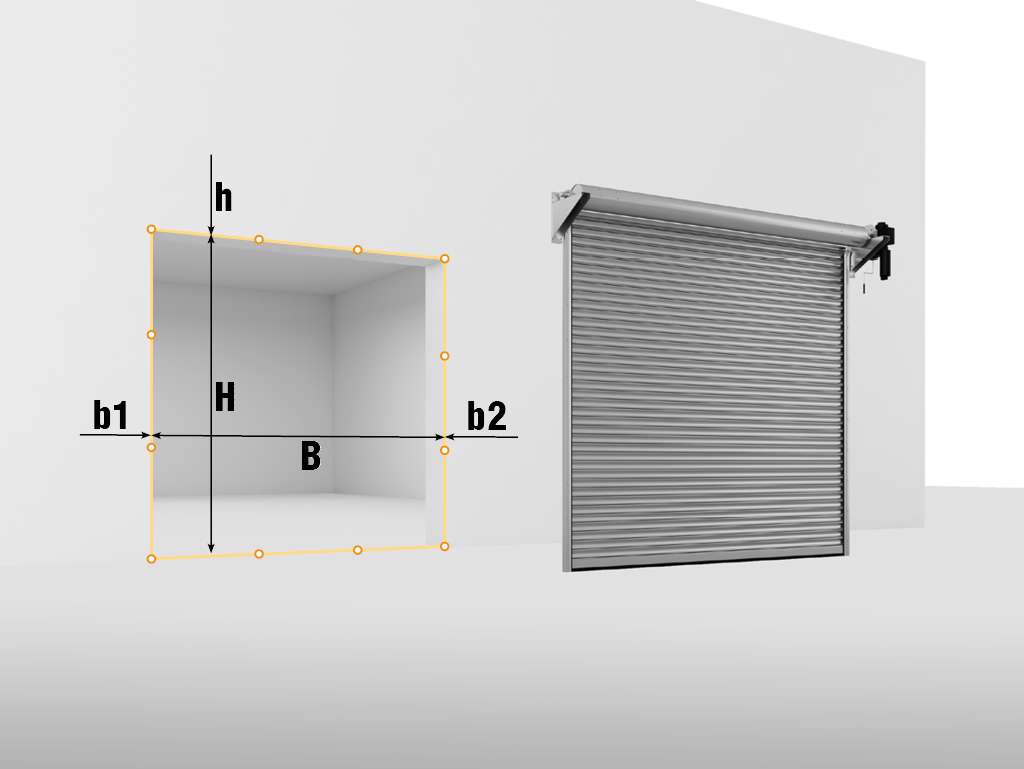

Параметры замера для накладного монтажа:
H – высота проема (max), мм;
B – ширина проема (max), мм;
h – высота притолоки (min), мм; b1 и b2 – правое и левое боковые расстояния (min), мм.

Для снятия замеров необходимо использовать рулетку и строительный уровень, или элетронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.

Требования к строительному объекту

Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Монтаж

Способы монтажа

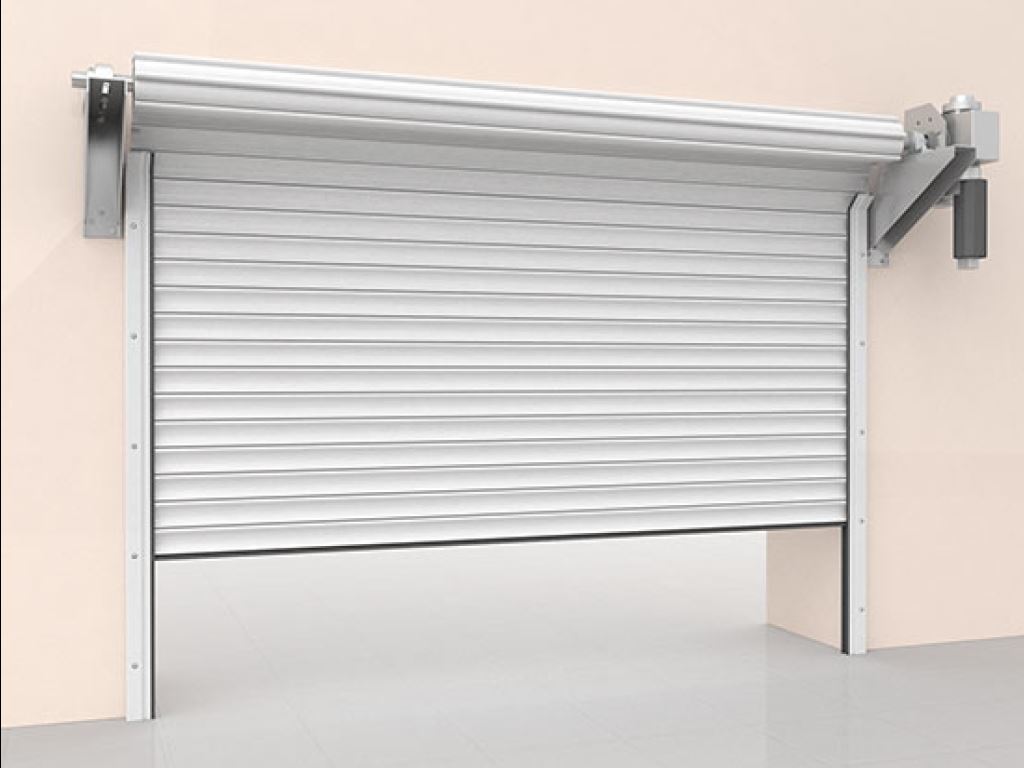

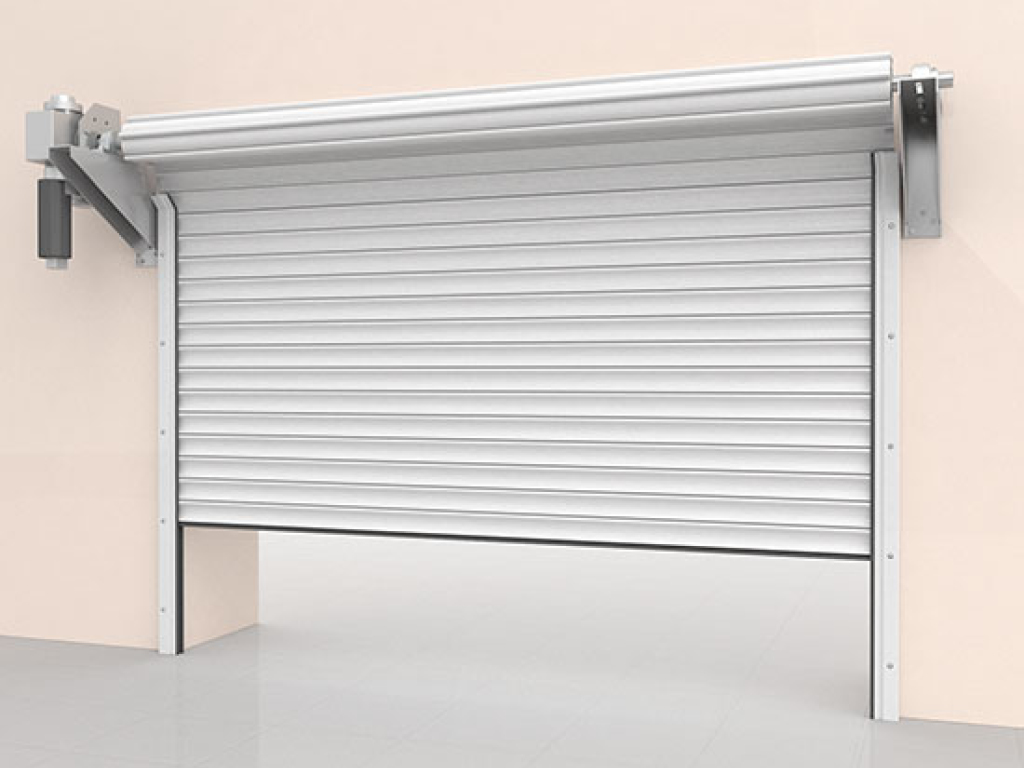

Накладной монтаж

Стандартные конструктивные решения

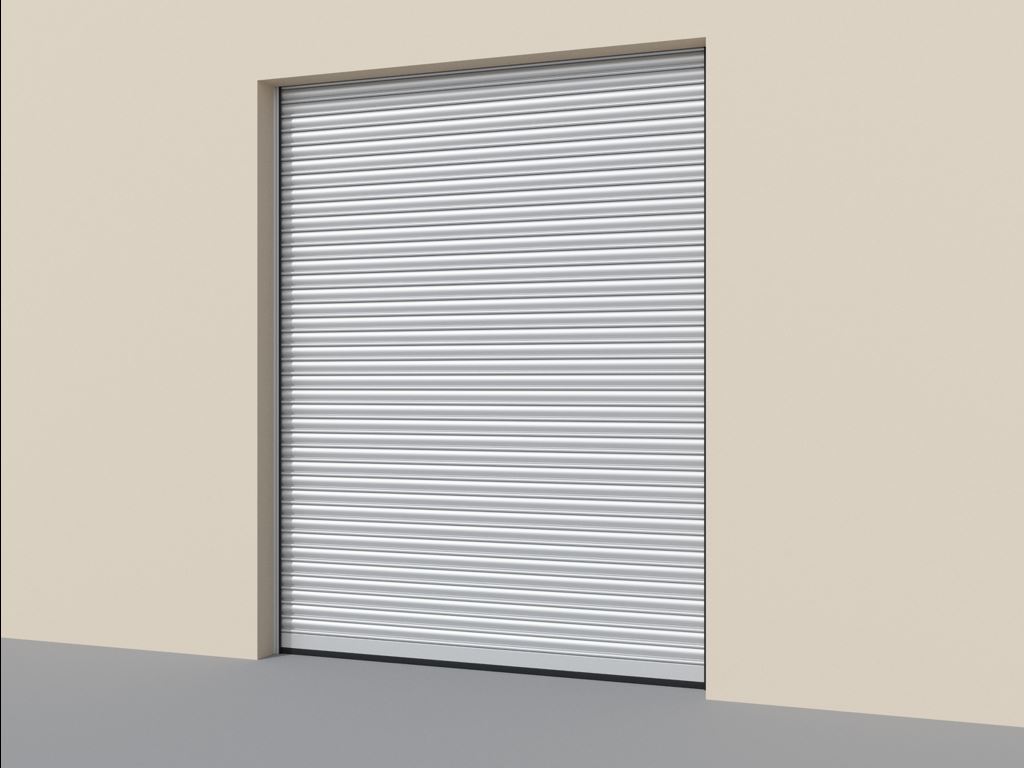

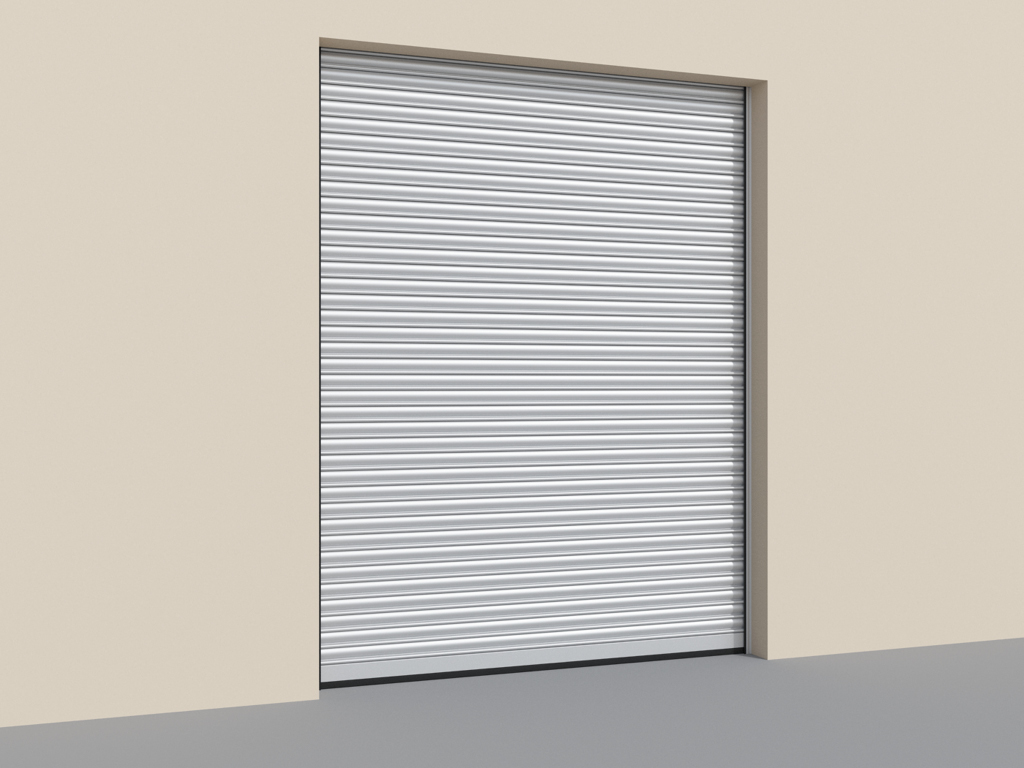

Рулонные ворота из сплошного стального профиля RHS117

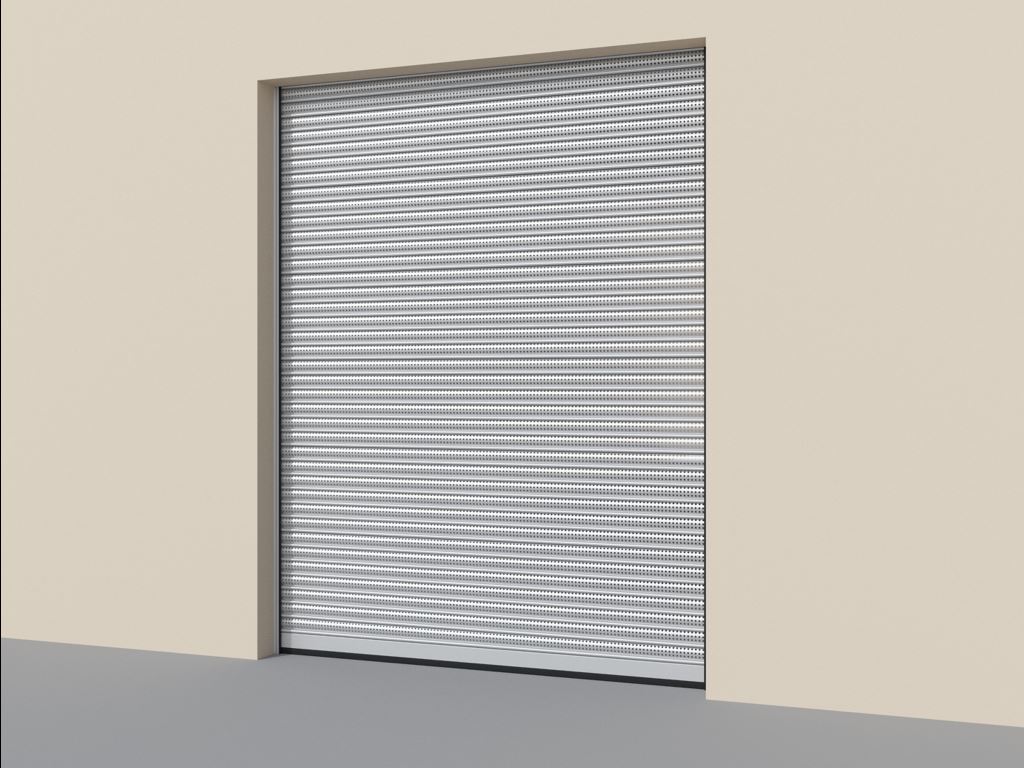

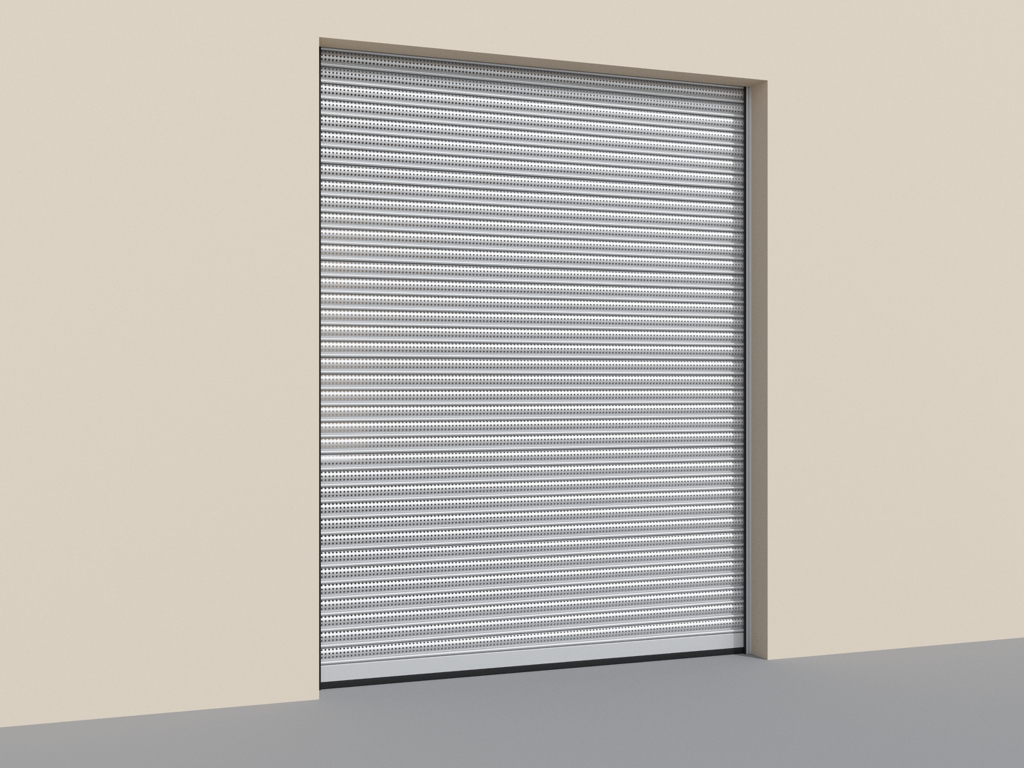

Рулонные ворота из перфорированного стального профиля RHS117P/08

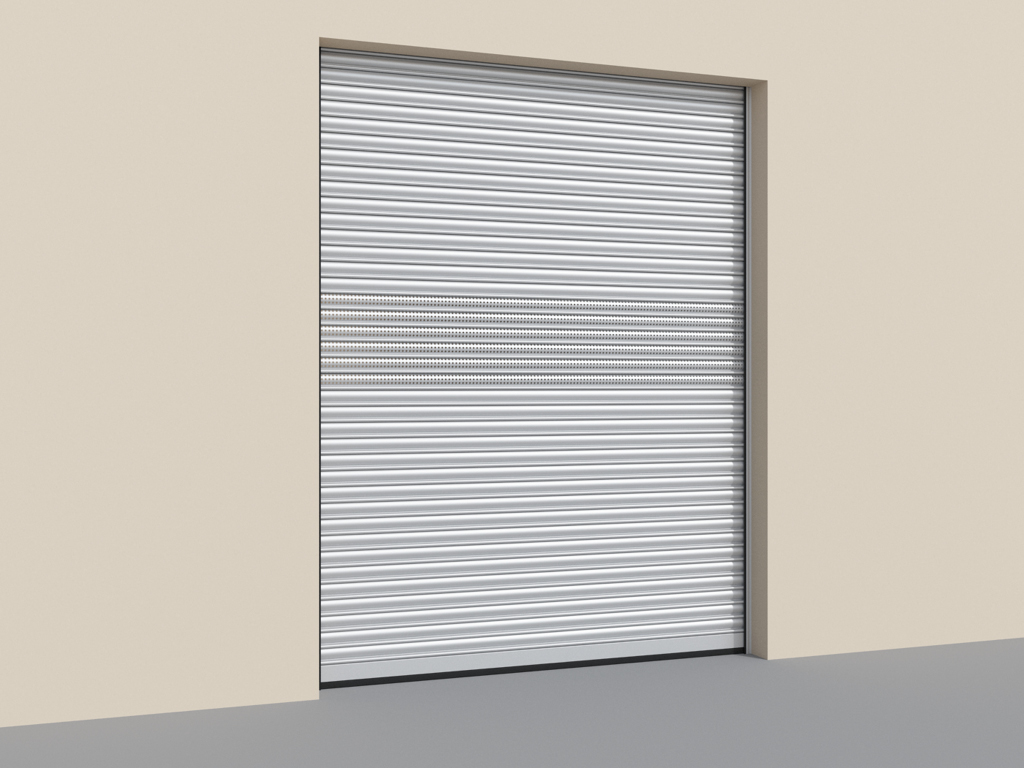

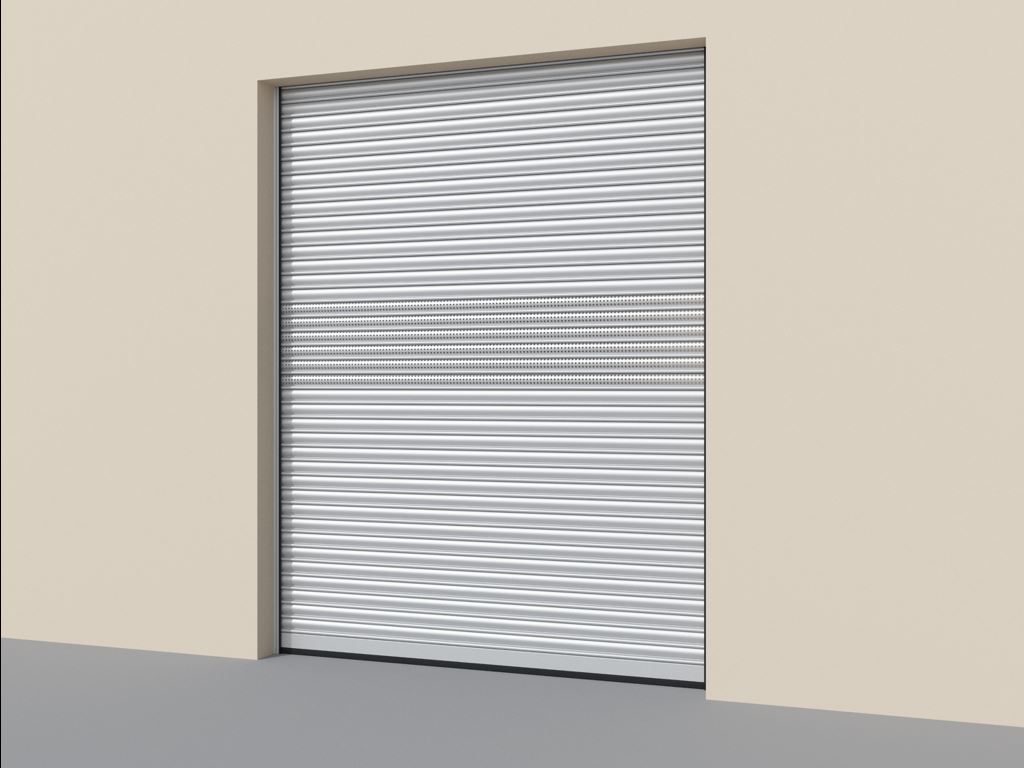

Рулонные ворота с комбинированным полотном из сплошного и перфорированного стального профиля

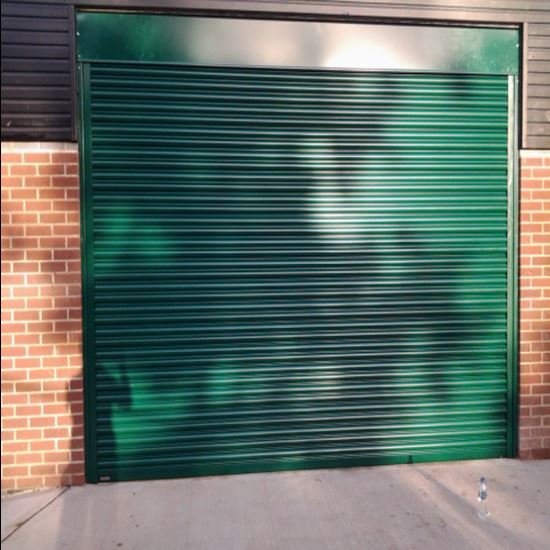

Внешний вид

Рулонные ворота цвет RAL 9006

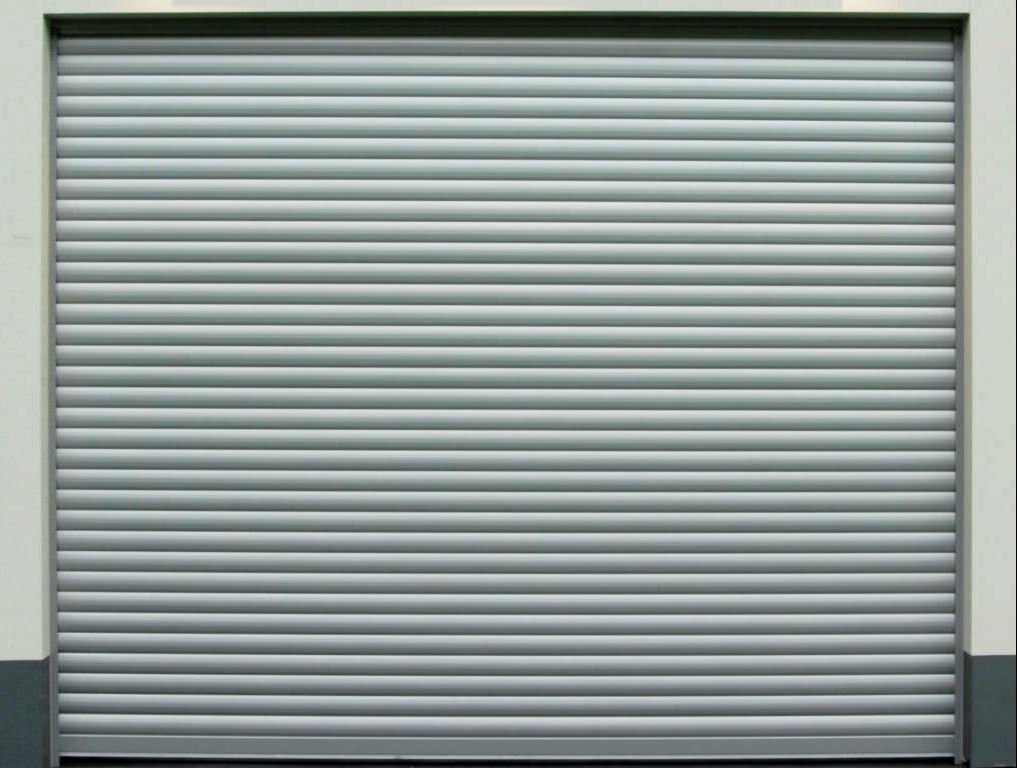

Внешний вид рольворот

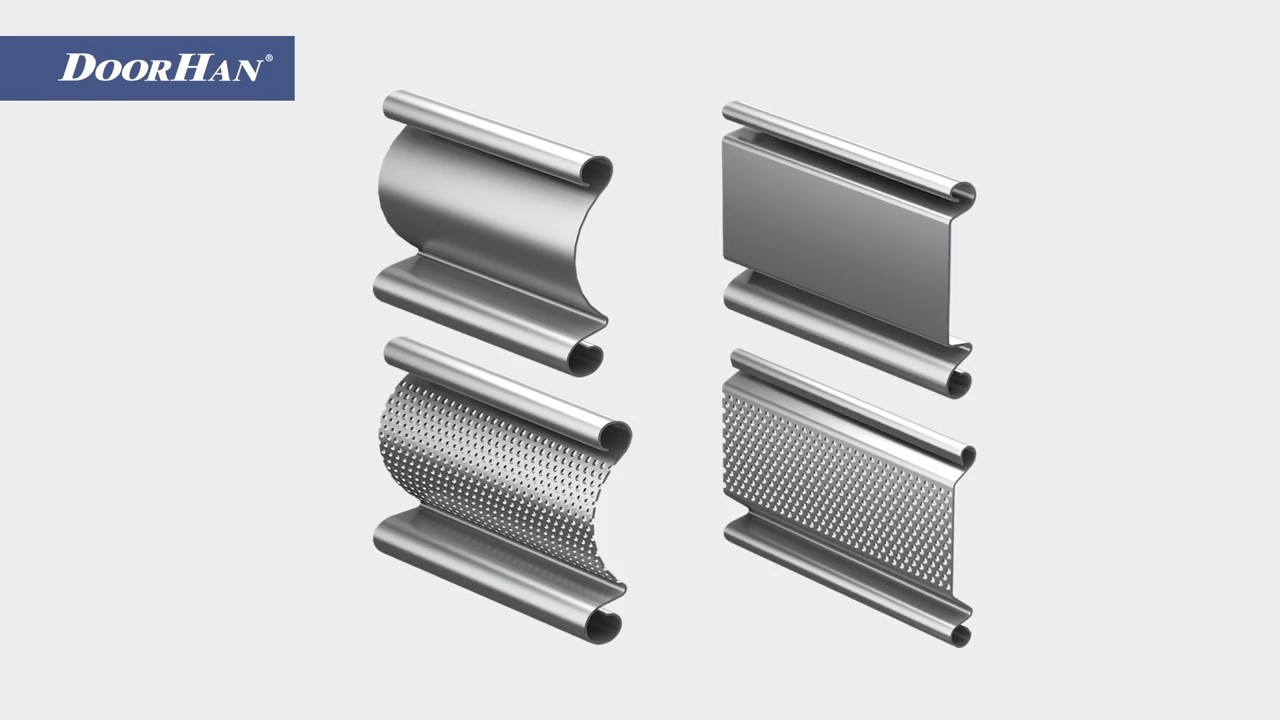

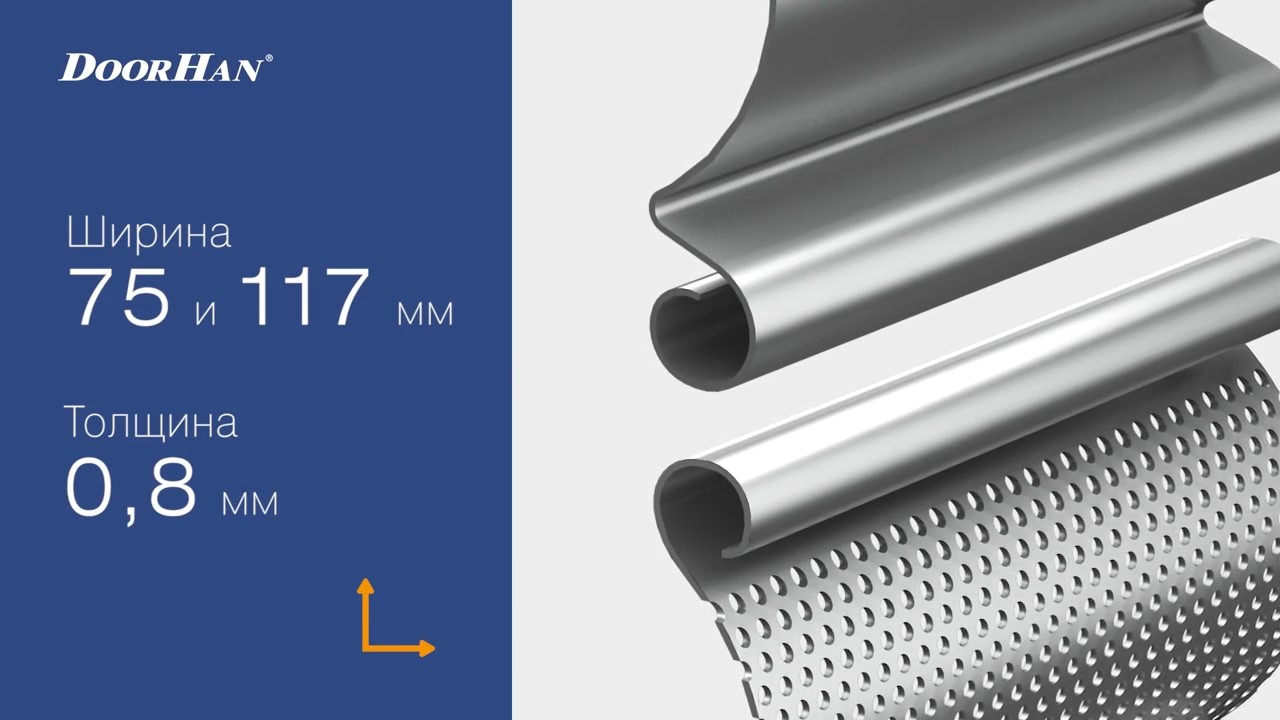

Экструдированный роллетный профиль RHS1170/0.8

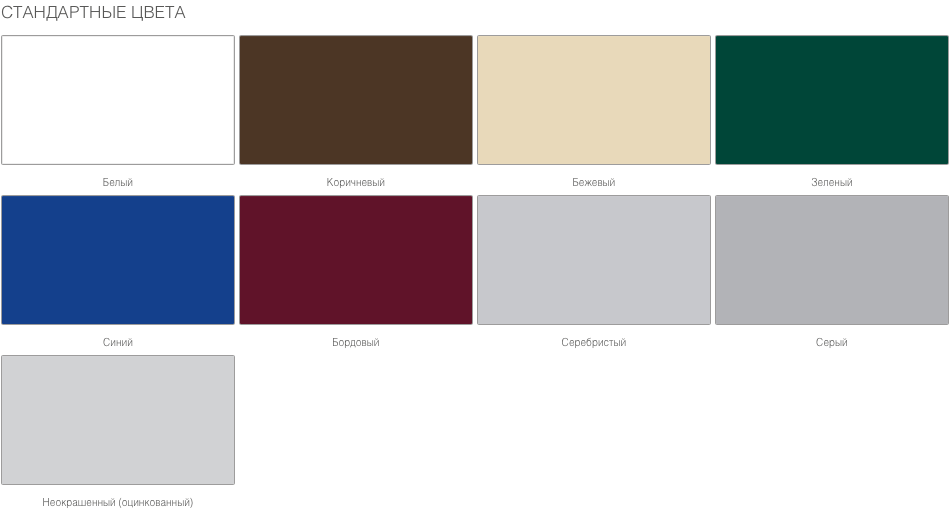

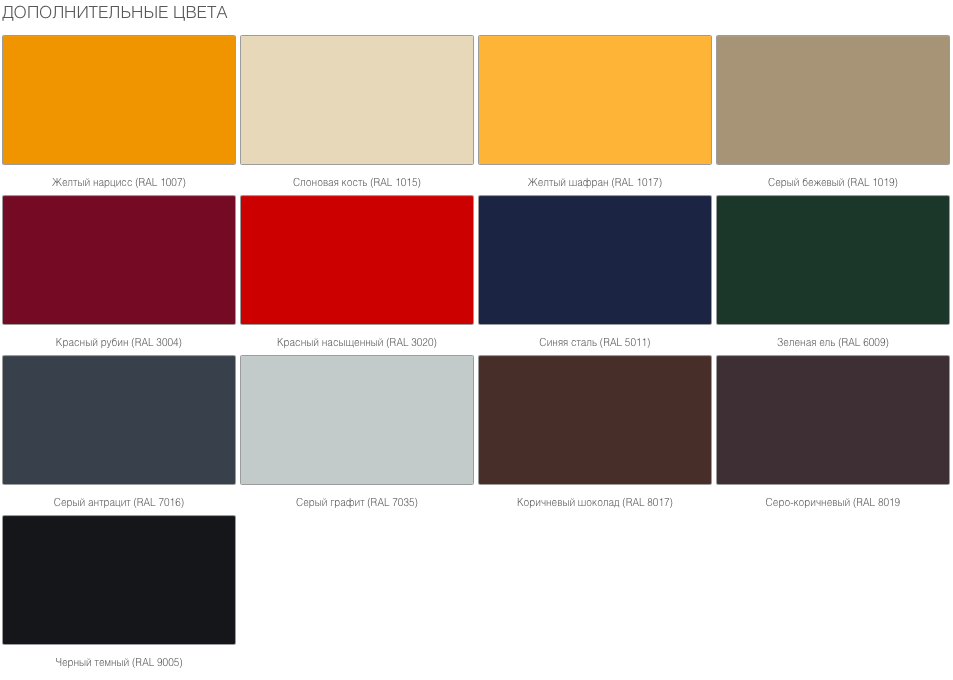

Цвета

Комплектация

	Полотно на валу в сборе состоит из вала с капсулами диаметром 102, 159, 273 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,9 мм. Полотно может быть окрашено в любой из доступных для выбора цветов.
	Концевой профиль состоит из алюминиевого экструдированного профиля серии ra120e с толщиной стенки 2,5 мм и нижнего уплотнителя серии up4 или up6 (для установки оптосенсоров)

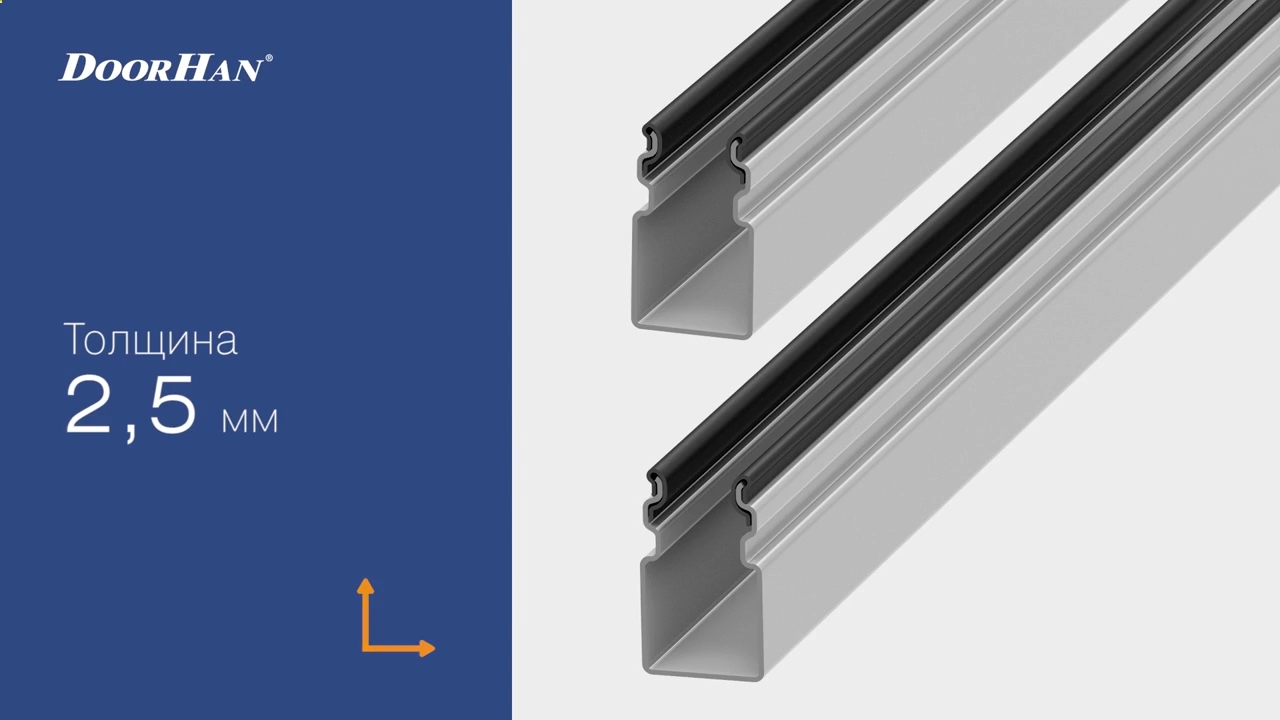

	Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Толщина стенки направляющего профиля 2,5 мм. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов.
	Консоли могут быть двух типоразмеров: 425 или 650 мм. Стальные, оцинкованные.
	Электропривод навальный поставляется с комплектом кронштейнов и метизов для крепления привода и суппорта с подшипником.
	Коробка с дополнительной комплектацией.

Дополнительная комплектация

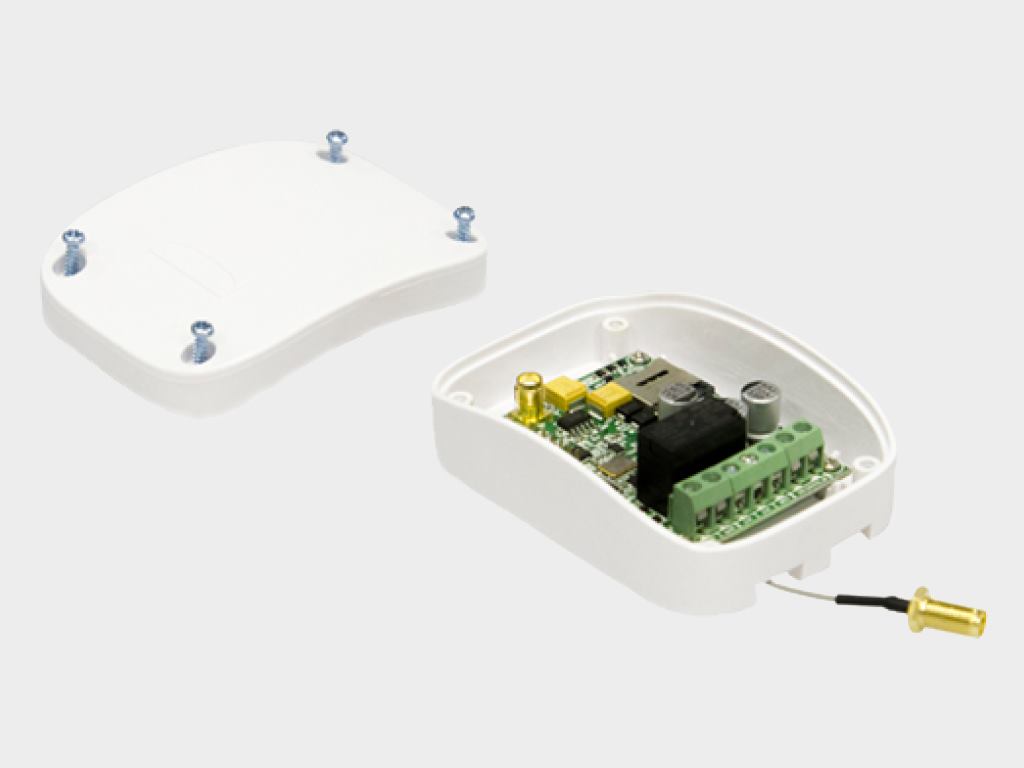

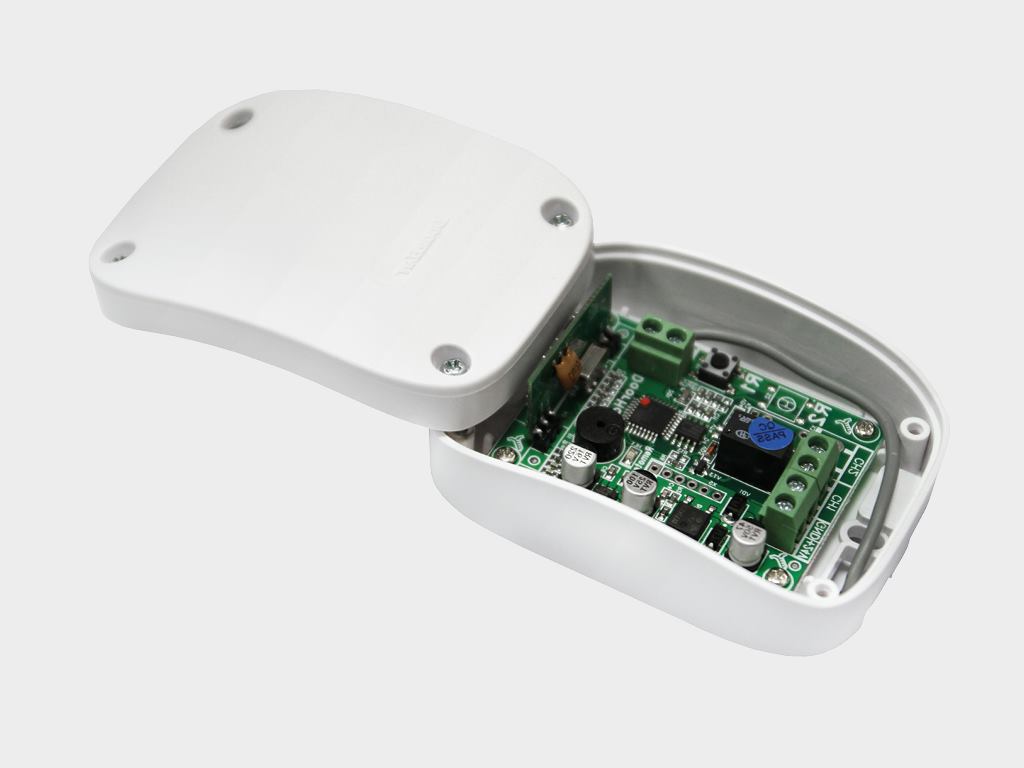

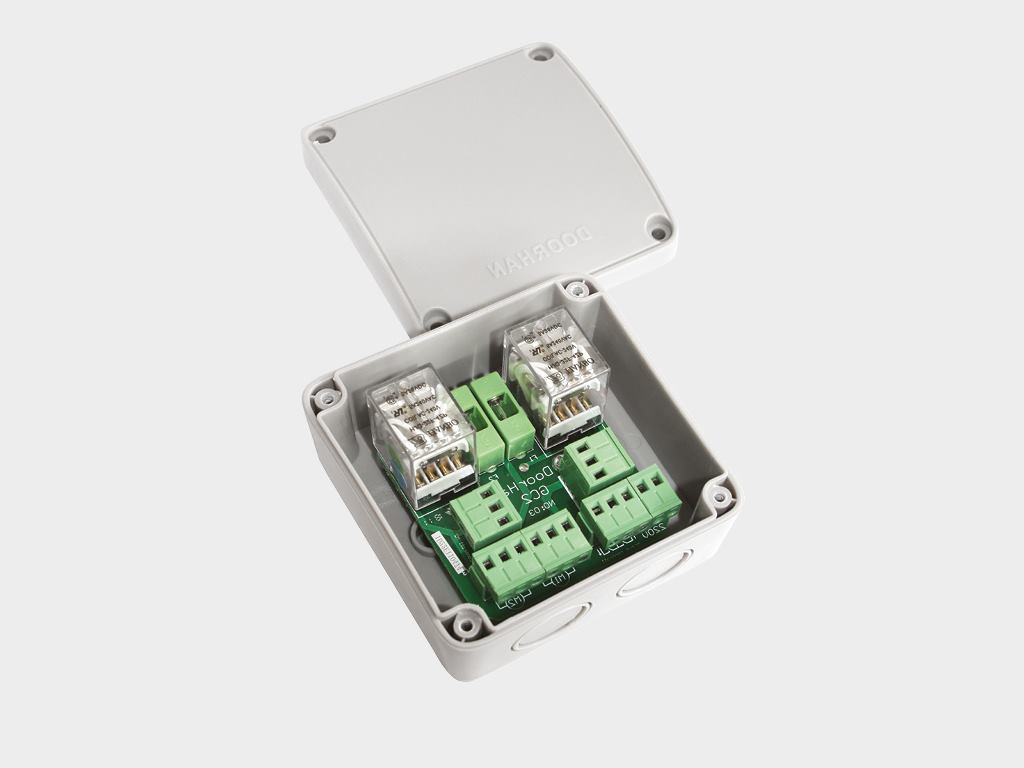

	Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

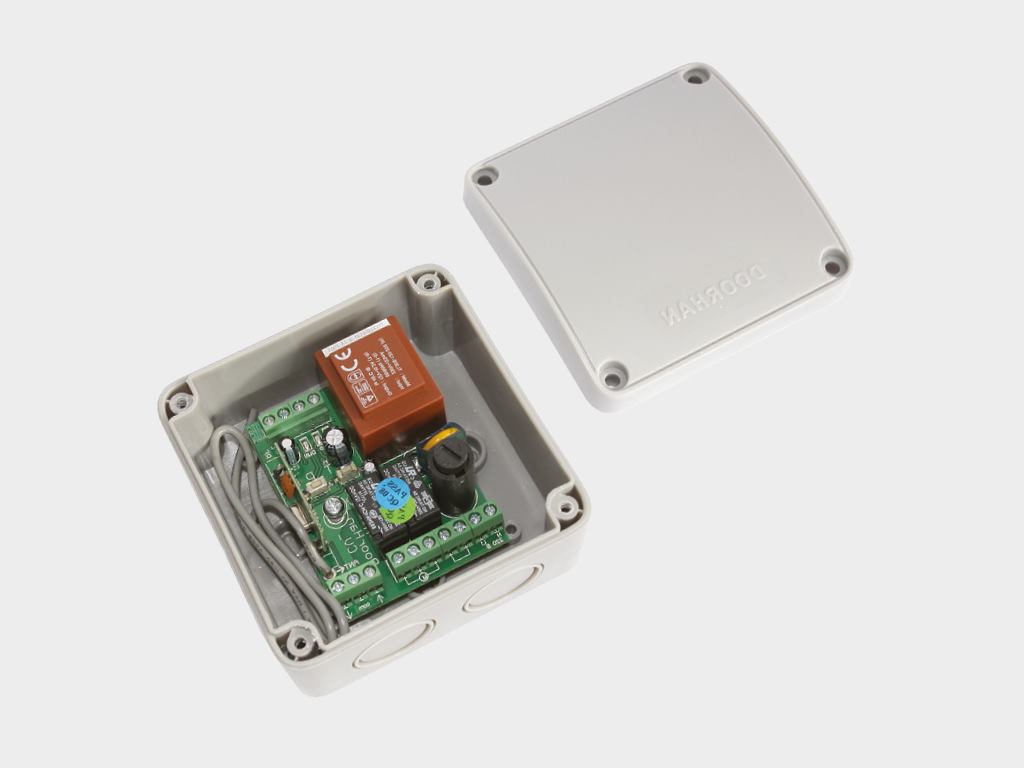

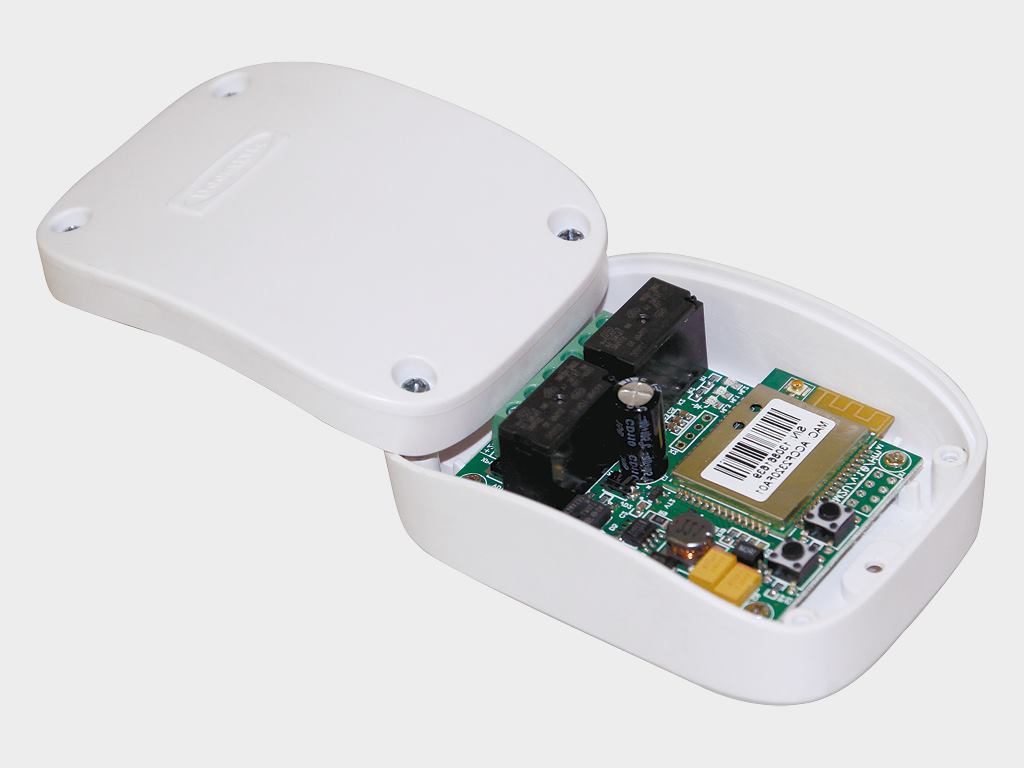

	GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.

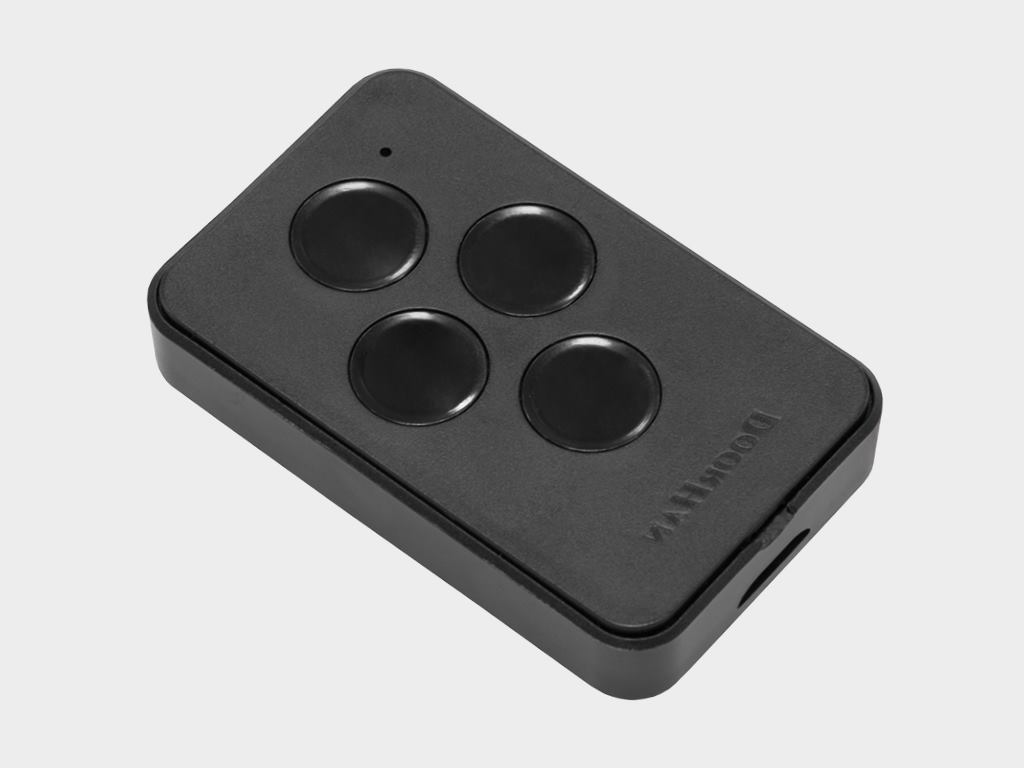

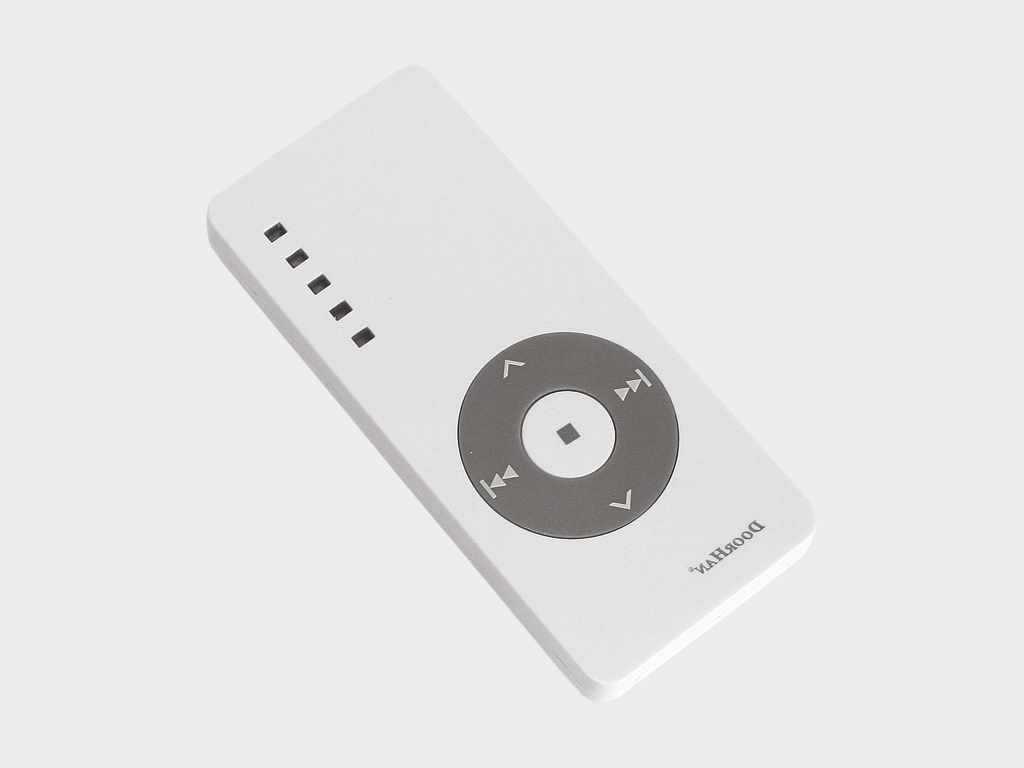

	Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

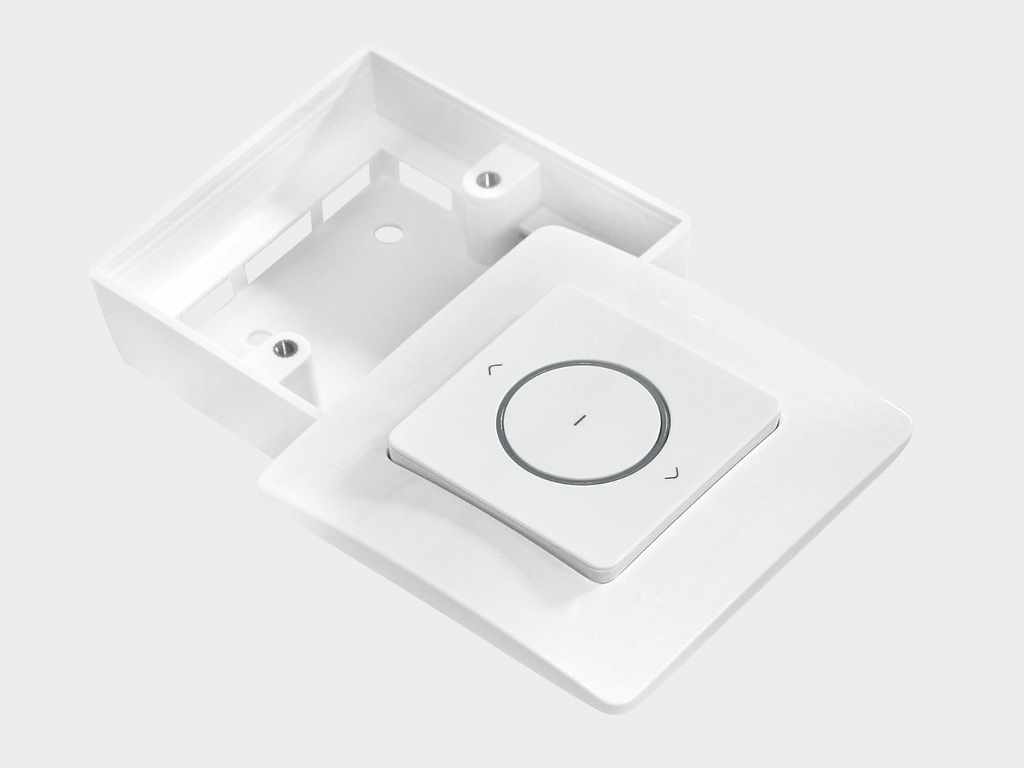

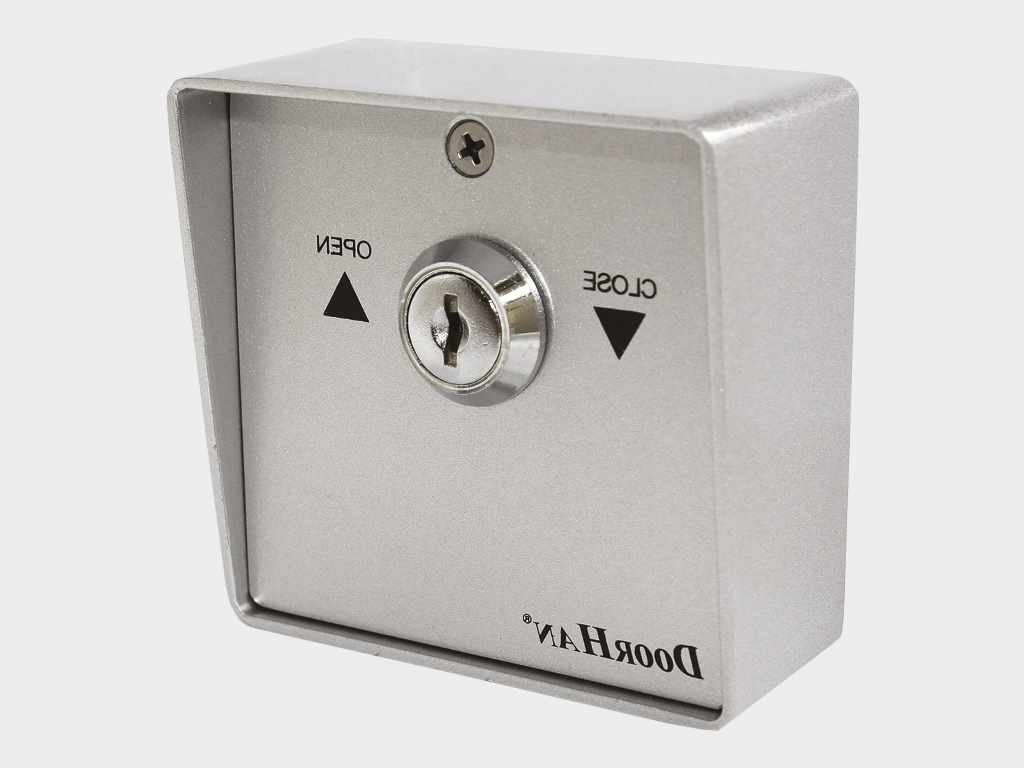

	Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

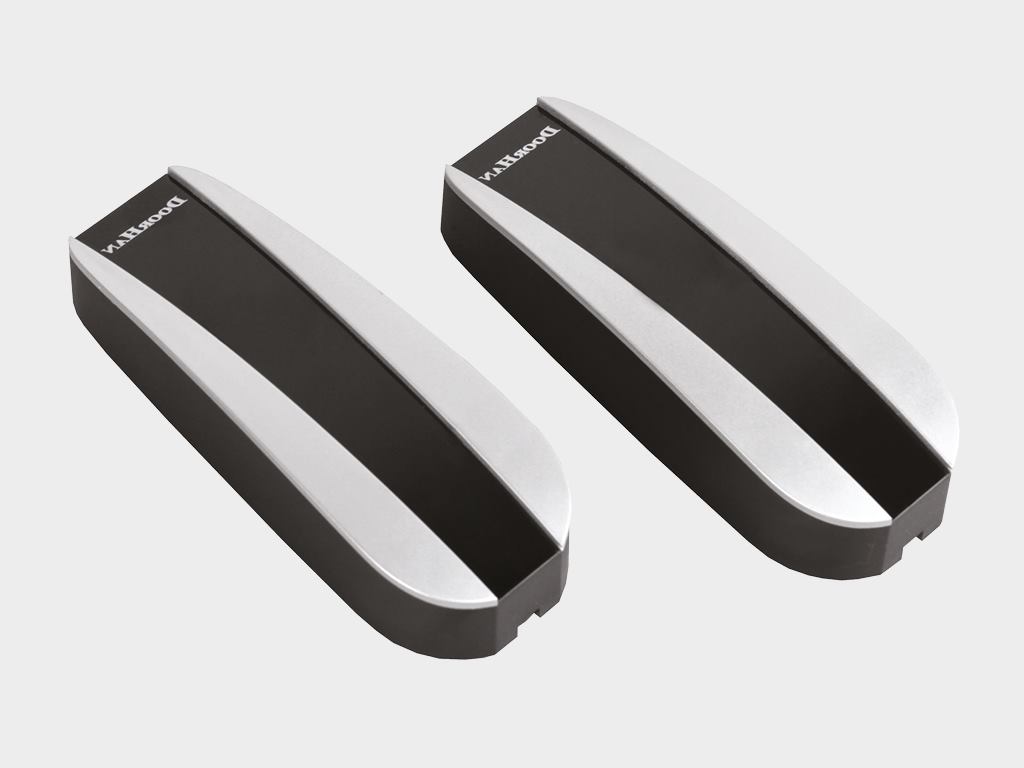

	Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.
	Сигнальная светодиодная лампа с антенной lamp-pro (лампа-про) .

Условия эксплуатации

Правильно смонтированные квалифицированным персоналом рольставни обеспечат гарантию надежности работы. Придерживаясь прилагаемой инструкции, Вы продлите время работы изделий.

Установку Рольставен DOORHAN желательно производит специализированным персоналом, которые прошли аттестацию и имеют Сертификаты соответствия по монтажу роллетных систем DOORHAN
Установка продукции осуществляется по инструкции, прилагаемой к изделию и технической документации DOORHAN.
Открытие роллет осуществляется без резких рывков.
Цикл открытия закрытия происходит с использованием только с устройствами управления рольставен.
Не нужно прикладывать дополнительные чрезмерные усилия для открытия роллет.
Частичное открытие закрытие, в особенности роллет с большой площадью полотна, пагубно отражается на их механической части.
При использовании электропривода, запрещается поднятие полотна при закрытых замках или задвижках.
При использовании ручного аварийного открытия вороток следует держать под углом приблизительно 45 градусов.
При использовании электропривода следует придерживаться прилагаемой к нему инструкции.
Не давайте детям пульты, придется покупать новые.
Во время движения изделия, без использования фотоэлементов безопасности, контролируйте самостоятельно открытие и закрытие роллет.
Нахождение в месте движения конструкции может привести к травмам.
Не нужно проверять ударами на прочность конструкцию рольставен.
Запрещается препятствовать ходу движения изделия.
Наличие посторонних предметов в месте движения полотна может привести к повреждениям конструкции.
Самостоятельная замена или регулировка отдельных частей оборудования, а также установка дополнительных приспособлений-запрещена.
В зимнее время во время образования наледи на полотне рольставен, перед открытием следует, не прилагая особых усилий простучать полотно по периметру, до полного освобождения от льда.
Сервис рольставен необходимо производить ежегодно.
Использование рольставен не по назначению снимает гарантию производителя.
Ремонт роллет или рольворот, диагностику, следует производить сертифицированным персоналом.
